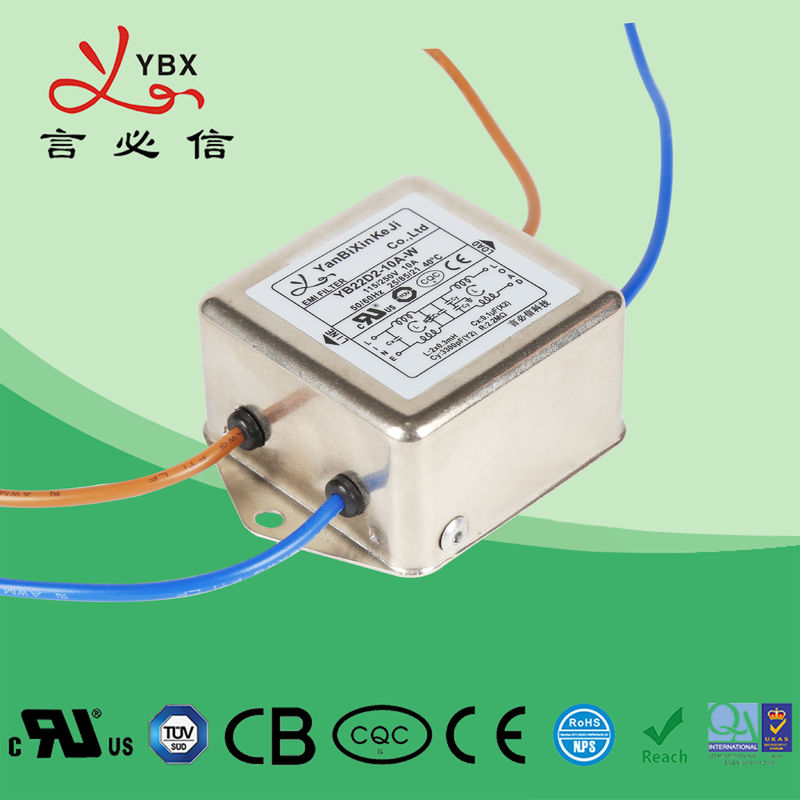

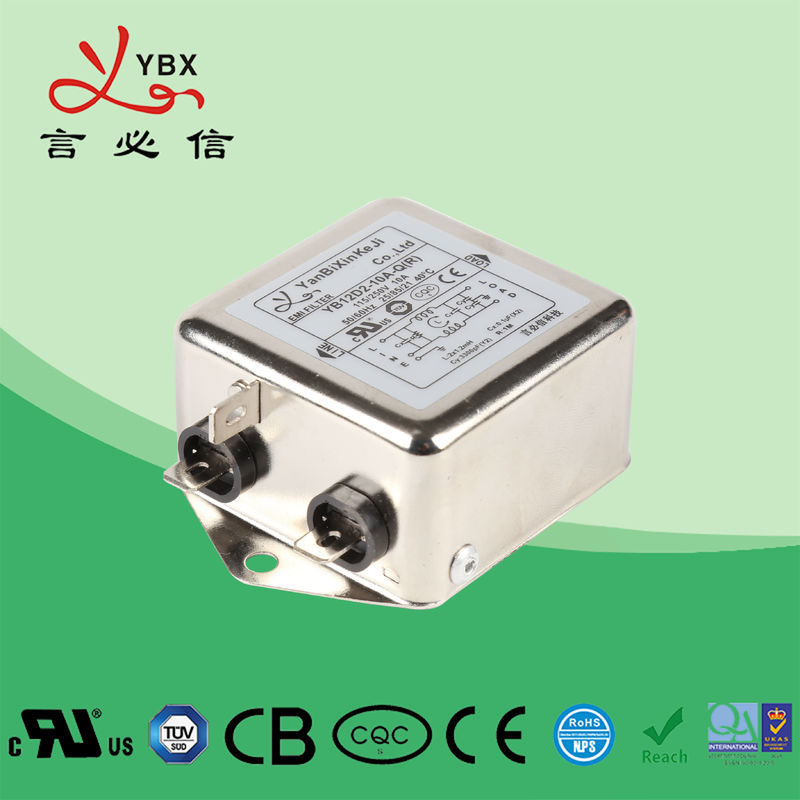

ডেটাকোম সরঞ্জাম এসি লাইন নয়েজ ফিল্টার EMI EMC 120V 250VAC মেটাল কেস
উৎপত্তি স্থল | চীন |
---|---|
পরিচিতিমুলক নাম | YBX |
সাক্ষ্যদান | cUL, TUV, CQC, CE, ROHS |
মডেল নম্বার | YB22D2-6A-এস |
ন্যূনতম চাহিদার পরিমাণ | 50pcs |
মূল্য | Negotiable |
প্যাকেজিং বিবরণ | 56.5 * 28.5 * 22.5cm |
ডেলিভারি সময় | 20-25 দিন |
পরিশোধের শর্ত | T/T, L/C |
যোগানের ক্ষমতা | প্রতি মাসে 10000 টুকরা / টুকরা AC 220V সাধারণ উদ্দেশ্য নয়েজ ফিল্টার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপদ | YB22D2-6A-এস | বর্তমান | 1A-20A |
---|---|---|---|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 125V / 250VAC | ফ্রিকোয়েন্সি | 50 / 60Hz |
প্যাকেজিং | শক্ত কাগজ | MOQ | 50pcs |
আদর্শ | ইএমআই ফিল্টার | কেস | ধাতু |
লক্ষণীয় করা | এমসি লাইন ফিল্টার,নেতৃত্বে ইমি ফিল্টার |
ডেটাকম সরঞ্জাম 120 ভি / 250 ভিএসি জন্য 6 এ ইএমআই ইএমসি ফিল্টার নয়েজ প্যাসিভ লাইন ফিল্টার
প্রযুক্তিগত বৈশিষ্ট্য:
পদ | পাওয়ার লাইন ফিল্টার |
মডেল | পাওয়ার লাইন ফিল্টার YB-D |
স্থানান্তর ফাংশন | লো পাস |
প্যাকেজের প্রকারভেদ | গুফ |
নামমাত্র কেন্দ্রের ফ্রিকোয়েন্সি | 10K-30MHZ |
সন্নিবেশ ক্ষতি | 60 ~ 90dB |
ইনপুট প্রতিবন্ধকতা | 50Ω |
রেটেড ভোল্টেজ | 115V / 250V |
রেটেড কারেন্ট | 1 ~ 10A |
পরিবেশগত তাপমাত্রা | 40 ° সে |
তাপমাত্রা সীমা | 25/085/21 |
অপারেটিং ফ্রিকোয়েন্সি | 50 / 60Hz |
লাইন টু লাইন | 1450VDC |
গ্রাউন্ড থেকে লাইন | 2250VDC |
সর্বাধিক ফুটো বর্তমান | 250VAC / 60HZ 0.8mA সর্বোচ্চ |
MOQ: | 50pcs |
মূল্য | USD2 ~ 9.8 / মিটার |
অগ্রজ সময় | 5 ~ 20 সপ্তাহের দিন |
বৈশিষ্ট্য:
- YB22 ভাল ডিফারেনশিয়াল এবং সাধারণ-মোড মন্থন সহ দ্বি-পর্যায়ের ফিল্টারিং ডিজাইন করেছে
- বিভিন্ন টার্মিনাল বিকল্প আপনাকে নির্বাচন করতে দেয়
- বিভিন্ন গ্রাহকের ইএমসি পরীক্ষার জন্য বিভিন্ন অংশ এবং সংমিশ্রণ রয়েছে
- দুর্দান্ত ডিফারেনশিয়াল এবং সাধারণ-মোড মন্থন
চিরাচরিত আবেদন:
বৈদ্যুতিক এবং বৈদ্যুতিন সরঞ্জাম
2. মেডিকেল সরঞ্জাম
3. ডেটাকম সরঞ্জাম
4. অফিস অটোমেশন সরঞ্জাম
মনোনয়নের বিধি:
YB 22 E4 - 10A - প্রশ্ন (আর 5)
¦ ¦ ¦ ¦ ¦ ¦
সার্কিট কেস বর্তমান সংযোগ optionচ্ছিক
Tabulates:
মডেল নাম্বার. | রেটেড কারেন্ট @ 40 ° সে |
টার্মিনাল বিকল্পগুলি * |
ফুটো বর্তমান 250V / 50Hz | বৈদ্যুতিক স্কিম্যাটিক |
রেটেড ভোল্টেজ (V) | অপারেটিং ফ্রিকোয়েন্সি (Hz) | ||||||||||||||||||||||||||||||
YB22E4-1A | 1A ~ 4A | প্রশ্নঃ | এস | ওয়াট |
<0.8mA |
আকার 1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
YB22E4-6A | 6A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22E4-8A | 8A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22E4-10A | 10A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22E4-15A | 15A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D1-1A | 1A ~ 4A | প্রশ্নঃ | - | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D1-6A | 6A | প্রশ্নঃ | - | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D2-6A | 6A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D2-8A | 8A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D2-10A | 10A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D2-15A | 15A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D3-8A | 8A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D3-10A | 10A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D3-15A | 15A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D4-10A | 10A | প্রশ্নঃ | এস | ওয়াট | আকার 1 | |||||||||||||||||||||||||||||||
YB22D4-15A | 15A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D4-20A | 20A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D5-15A | 15A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D5-20A | 20A | প্রশ্নঃ | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D5-30A | 30A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D6-20A | 20A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22D6-30A | 30A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22F1-20A | 20A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22F1-30A | 30A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22F2-30A | 30A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22F2-40A | 40A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22F2-50A | 50A | - | এস | - | আকার 1 | |||||||||||||||||||||||||||||||
YB22F3-50A | 50A | - | এস | - | আকার 1 |
মেডিকেল টাইপ Tabulates:
মডেল নাম্বার. | রেটেড কারেন্ট @ 40 ° সে |
টার্মিনাল বিকল্প |
চিকিৎসা সরঞ্জাম |
ফুটো বর্তমান 250V / 50Hz | বৈদ্যুতিক স্কিম্যাটিক | রেটেড ভোল্টেজ (V) | অপারেটিং ফ্রিকোয়েন্সি (Hz) | ||||||||||||||||||||||||||||||||
YB22E4-1A-X (5) | 1A ~ 4A | প্রশ্নঃ | এস | ওয়াট | 5 |
<5μA |
Fig.2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
YB22E4-6A-X (5) | 6A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22E4-8A-X (5) | 8A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22E4-10A-X (5) | 10A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22E4-15A-X (5) | 15A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D1-1A-X (5) | 1A ~ 4A | প্রশ্নঃ | - | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D1-6A-X (5) | 6A | প্রশ্নঃ | - | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-6A-X (5) | 6A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-8A-X (5) | 8A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-10A-X (5) | 10A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-15A-X (5) | 15A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D3-8A-X (5) | 8A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D3-10A-X (5) | 10A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D3-15A-X (5) | 15A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D4-10A-X (5) | 10A | প্রশ্নঃ | এস | ওয়াট | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D4-15A-X (5) | 15A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D4-20A-X (5) | 20A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D5-15A-X (5) | 15A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D5-20A-X (5) | 20A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D5-30A-X (5) | 30A | - | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D6-20A-X (5) | 20A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F1-20A-X (5) | 20A | প্রশ্নঃ | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F1-30A-X (5) | 30A | - | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F2-30A-X (5) | 30A | - | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F2-40A-X (5) | 40A | - | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F2-50A-X (5) | 50A | - | এস | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F3-50A-X (5) | 50A | - | এস | - | 5 | Fig.2 |
* প্রশ্ন: দ্রুত অন 6.35x0.8 মিমি এস: স্ক্রু লগ ডাব্লু: UL1015 18awg
বৈদ্যুতিক পরিকল্পিত:
আকার 1
ডুমুর
যান্ত্রিক মাত্রা (ইউনিট: মিমি)
কেস | E3 | E4 | D1 | D2 গ্রাহকের | থেকে D3 | D4 | D5 | এফ 1 | F2 চেপে | থেকে F3 | F4 চাপুন | সহনশীলতাই | ||||||||||||||||||
একজন | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
বি | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
সি | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
ডি | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
ই | 62 | 70,5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
এফ | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
জি | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
এইচ | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||
আমি | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||||||||
জে | M4 / M6 | M4 / M6 | M4 / M6 | M4 / M6 | ||||||||||||||||||||||||||
কে | 6.3 * 0.8 | 6.3 * 0.8 | উল 1015 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
এল | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
সন্নিবেশ লোকসানের সারণী (আইইসি / সিআইএসপিআর নং -১ according অনুসারে ৫০ হুম পদ্ধতিতে)
সাধারণ মোড -------- ডিফারেনশাল মোড
1 এ 3 এ
6 এ 8 এ
10 এ 20 এ
30A
