YB11E সিরিজ EMI ফিল্টার 220V 6A পাওয়ার সাপ্লাই জন্য একক ফেজ পাওয়ার ফিল্টার
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের নাম | ই সিরিজ একক ফেজ ফিল্টার | প্রকার | ই সিরিজ ইএমআই ফিল্টার |
---|---|---|---|
রেটেড ভোল্টেজ সর্বোচ্চ | 115V/250V | রেট করা স্রোত | 1~10A |
এর সাথে সম্পর্কিত জ্বলনযোগ্যতা | UL 94V-0 | স্থানান্তর ফাংশন | নিম্ন পাস |
L-N | 1450ভিডিসি | ইনপুট প্রতিবন্ধকতা | 50Ω |
লক্ষণীয় করা | 0.8 এমএ একক ফেজ আরএফআই ফিল্টার,0.8 এমএ একক পর্যায় আরএফআই ফিল্টার,0.8 এমএ নিম্ন পাস আরএফআই ফিল্টার |
YB11E সিরিজ EMI ফিল্টার 220V 6A পাওয়ার সাপ্লাই জন্য একক ফেজ পাওয়ার ফিল্টার
টেকনিক্যাল স্পেসিফিকেশনঃ
পয়েন্ট | পাওয়ার লাইন ফিল্টার |
মডেল | YB11E1-6A-W |
স্থানান্তর ফাংশন | নিম্ন পাস |
প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 10K-30MHZ |
সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
ইনপুট প্রতিরোধের | 50Ω |
নামমাত্র ভোল্টেজ | ১১৫ ভোল্ট/২৫০ ভোল্ট |
নামমাত্র বর্তমান | ১-১০ এ |
পরিবেশের তাপমাত্রা | ৪০°সি |
তাপমাত্রা পরিসীমা | ২৫/০৮৫/২১ |
অপারেটিং ফ্রিকোয়েন্সি | ৫০/৬০ এইচজেড |
লাইন থেকে লাইন | ১৪৫০ ভিডিসি |
লাইন টু গ্রাউন্ড | 2250VDC |
সর্বাধিক ফুটো প্রবাহ | 250VAC/60HZ 0.8mA সর্বোচ্চ |
বৈশিষ্ট্যঃ
-- নামমাত্র বর্তমান ১ থেকে ১০ এ
-- সাধারণ ব্যবহারের ফিল্টারিং পারফরম্যান্স
-- মেডিকেল ভার্সন (((R5) টাইপ)
-- গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য।
সাধারণ অ্যাপ্লিকেশনঃ
-- বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জাম
-- চিকিৎসা সরঞ্জাম
-- ডেটা কম সরঞ্জাম
-- অফিস অটোমেশন সরঞ্জাম
ফিল্টার নির্বাচন টেবিলঃ
পার্ট নং. | মামলা | নামমাত্র স্রোত (A) | আউটপুট সংযোগ |
YB11E1-1A | E1 | 1 | ফাস্ট-অন টার্মিনাল |
YB11E1-3A | E1 | 3 | |
YB11E1-6A | E1 | 6 | M4/M6/M8 স্ক্রু |
YB11E1-10A | E2 | 10 | |
YB11E1-15A | E1 | 15 | তারের |
* প্রশ্নঃ দ্রুত 6.35x0.8mmS: স্ক্রু ল্যাগW: UL1015 18awg
ট্যাবলেটঃ
মডেল নং। | নামমাত্র বর্তমান @40°C |
টার্মিনাল অপশন* | ব্লাডার রেজিস্টার (ঐচ্ছিক) | ফুটো প্রবাহ 250V/50Hz | বৈদ্যুতিক স্কিম্যাটিক | নামমাত্র ভোল্টেজ ((V) | অপারেটিং ফ্রিকোয়েন্সি ((Hz) | ||||||||||||||||||||||||||||||||||
YB11E1-1A | ১ এ | Q | - | ডব্লিউ | - | <0.8mA | Fig.1 | ১১৫/২৫০ ভোল্ট | 50/60Hz | ||||||||||||||||||||||||||||||||
YB11E1-2A | ২ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-3A | ৩ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-4A | ৪ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-6A | ৬এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-8A | ৮ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E1-10A | ১০ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-1A | ১ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-2A | ২ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-3A | ৩ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-4A | ৪ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-6A | ৬এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-8A | ৮ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E2-10A | ১০ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-1A | ১ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-2A | ২ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-3A | ৩ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-4A | ৪ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-6A | ৬এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-8A | ৮ এ | Q | - | ডব্লিউ | - | Fig.1 | |||||||||||||||||||||||||||||||||||
YB11E3-10A | ১০ এ | Q | - | ডব্লিউ | - | Fig.1 |
বৈদ্যুতিক স্কিমঃ
যান্ত্রিক মাত্রা ((ইউনিটঃ মিমি)
মামলা | এ | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | J | কে | |||||||||||||||
E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.৩*০8 | |||||||||||||||||
E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.৩*০8 | |||||||||||||||||
সহনশীলতা 公差 |
± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||

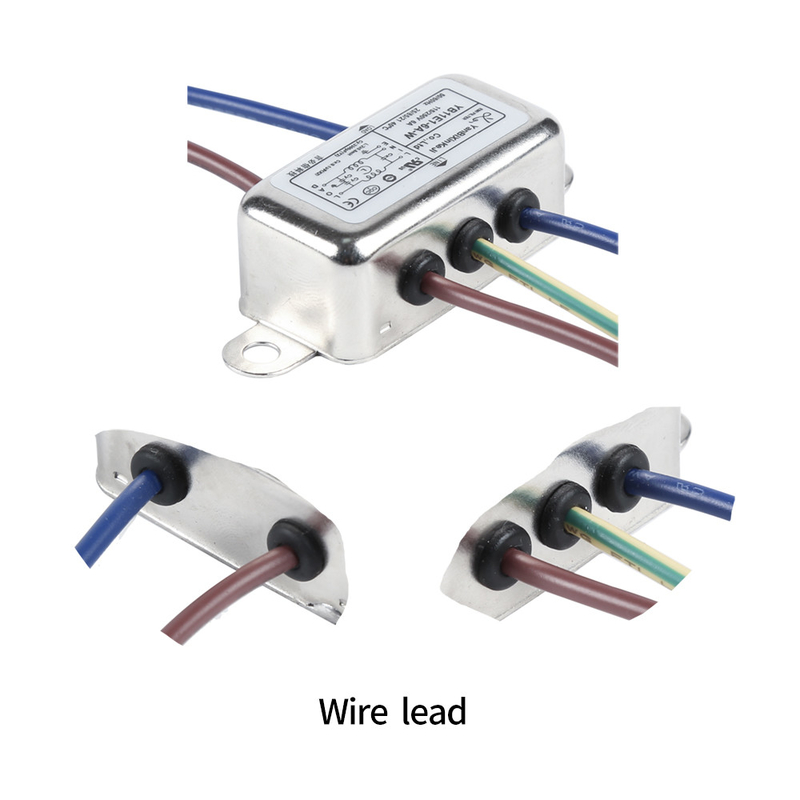

YB11E1-6A-W EMI ফিল্টার ছবিঃ
আইইসি/সিআইএসপিআর নং ১৭ অনুসারে ৫০ ওহ্ম সিস্টেমে সন্নিবেশের ক্ষতির টেবিল
