উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
UL CUL CE CQC TUV
মডেল নম্বার:
YB11C1-6A-Q(R)
যোগাযোগ করুন
ভিডিও
ভিডিও
ভিডিও
ভিডিও

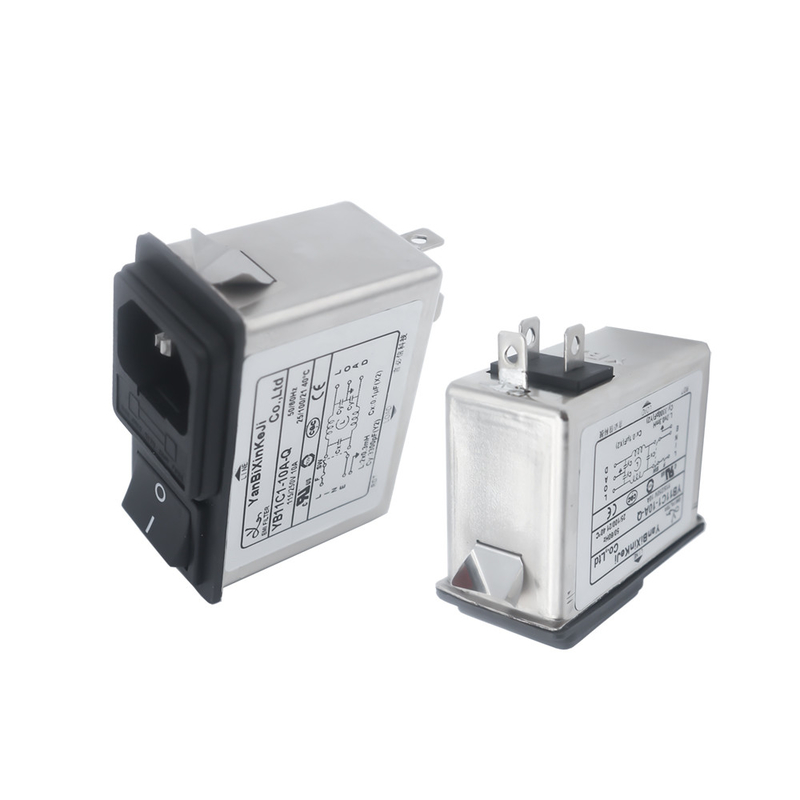

সুইচ ফিউজ সহ ইএমআই নয়েজ ফিল্টারে IEC 320 C14 AC ইনলেট ফিল্টার পুরুষ প্লাগ
পাওয়ার এন্ট্রি মডিউল ফিল্টার:
আইইসি ইনলেট ফিল্টার স্পেসিফিকেশন:
| আইটেম | প্লাগ-ইন আইইসি ইনলেট ফিল্টার |
| মডেল | YB11C1-1A-Q(R) |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের প্রকারভেদ | গুফ |
| নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ ক্ষতি | 60~90dB |
| ইনপুট প্রতিবন্ধকতা | 50Ω |
| রেটেড ভোল্টেজ | 125VAC 250VAC |
| রেট করা বর্তমান | 1A 3A 6A 8A 10A |
| পরিবেশগত তাপমাত্রা | 40°C |
| তাপমাত্রা সীমা | 25/085/21 |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন থেকে লাইন | 1450ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বোচ্চ ফুটো বর্তমান | 115VAC/50HZ 0.3uA সর্বোচ্চ |
| MOQ | 500 পিসি |
| দাম | USD1~2/মিটার |
| অগ্রজ সময় | 5 ~ 15 সপ্তাহের দিন |
বৈশিষ্ট্য:
1. চমৎকার কর্মক্ষমতা/কম্প্যাক্ট গঠন
2. ঐচ্ছিক চিকিৎসা সংস্করণ((R5) প্রকার)
3. দ্রুত সংযোগ (6.35*0.8mm), ঝাল বা তার
4. IEC 320 সকেটের সাথে উচ্চ কর্মক্ষমতা এবং উচ্চ টেনশন পাওয়ার ফিল্টার
5. (R5) প্রকারগুলি IEC/EN60601-1-এর নিরাপত্তা ক্লিয়ারেন্স, লিকেজ কারেন্ট এবং উচ্চ হাইপোট পরীক্ষার জন্য প্রয়োজনীয়তা মেনে চলে।
6. বিভিন্ন গ্রাহকের EMC পরীক্ষা পূরণের জন্য বিভিন্ন অংশ এবং সংমিশ্রণ রয়েছে।
চিরাচরিত আবেদন:
-- বিশেষভাবে এলসিডি এবং পিডিপি টিভি, চিকিৎসা অ্যাপ্লিকেশন, সাধারণ বৈদ্যুতিক যন্ত্রপাতির জন্য ডিজাইন করা হয়েছে।
-- চিকিৎসা সরঞ্জাম
-- পরীক্ষা এবং পরিমাপের সরঞ্জাম
- ছোট এবং মাঝারি আকারের মেশিন এবং পরিবারের সরঞ্জাম
মনোনয়নের নিয়মআইইসি ইনলেট ফিটার
| YB | 11 | গ 1 | - | 10A | - | প্র |
| | | | | | | | | | | ||
| একক ফেজ | সার্কিট | মাত্রা | কারেন্ট | আউটপুট সংযোগ | ||
| 11:11 সার্কিট | গ 1 | 6A : 6 amp | প্রশ্ন: ফাস্ট-অন ট্যাব 250 | |||
| 8A : 8 amp | W: তার | |||||
| 10A :10 amp | S: সোল্ডার লগ টার্মিনাল |
*প্রশ্ন: ফাস্ট-অন 6.35x0.8 মিমিএস: সোল্ডার 4.0x0.8 মিমিW: UL1015 18awg
ফিল্টার নির্বাচন সারণী:
| অংশ নং | মামলা | রেট করা স্রোত (A) | আউটপুট সংযোগ |
| YB11C1-1A | গ 1 | 1 | ফাস্ট অন টার্মিনাল |
| YB11C1-3A | গ 1 | 3 | |
| YB11C1-6A | গ 1 | 6 | তার |
| YB11C1-8A | গ 1 | 8 | |
| YB11C1-10A | গ 1 | 10 | সোল্ডার লগ টার্মিনাল |
YB11C1-1A-Q(R) পণ্যের ছবি:
বৈদ্যুতিক পরিকল্পিত:
যান্ত্রিক মাত্রা (একক: মিমি)
সন্নিবেশ ক্ষতির টেবিল (IEC/CISPR নং 17 অনুযায়ী 50ohm সিস্টেমে)
অন্যান্য ইএমআই ফিল্টার সিরিজ
আমাদের কাছে ইএমআই ফিল্টারগুলির সম্পূর্ণ পরিসর রয়েছে, আইইসি ইনলেট ফিল্টার এবং পাওয়ার এন্ট্রি মডিউল ফিল্টার ছাড়াও, আমাদের কাছে একক-ফেজ ফিল্টার, তিন-ফেজ ফিল্টার, পিসি বোর্ডের জন্য বিশেষ ইএম ফিল্টার এবং আরও অনেক কিছু রয়েছে, আমাদের সাথে যোগাযোগ করুন, আমাদের কাছে রয়েছে পেশাদার প্রযুক্তিবিদরা আপনার জন্য সঠিক ইএমআই ফিল্টার বেছে নেবেন, তাদের কাছ থেকে শোনার জন্য অপেক্ষা করুন.
