উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB21F4-100A-S
যোগাযোগ করুন
ভিডিও
ডুয়াল স্টেজ সিঙ্গেল ফেজ ফিল্টার 100A হাই কারেন্ট পাওয়ার লাইন ফিল্টার সিই সার্টিফিকেশন
দুই পর্যায় Emi ফিল্টারের বৈশিষ্ট্য:
-- উন্নত ফিল্টারিংয়ের জন্য ডিজাইন করা হয়েছে
-- বিভিন্ন টার্মিনাল অপশন: ফাস্টন/স্ক্রু/টার্মিনাল
-- 1 থেকে 100A পর্যন্ত রেট করা স্রোত
-- চমৎকার ডিফারেনশিয়াল এবং কমন-মোড অ্যাটেন্যুয়েশন
-- গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য.
চিরাচরিত আবেদন:
-- বৈদ্যুতিক এবং ইলেকট্রনিক যন্ত্রপাতি
-- চিকিৎসা সরঞ্জাম
-- ডেটাকম সরঞ্জাম
-- অফিস অটোমেশন সরঞ্জাম
ফিল্টার স্পেসিফিকেশন:
| আইটেম | দুই-পর্যায়ের পাওয়ার লাইন ফিল্টার |
| মডেল | YB21F4-100A-S |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের প্রকারভেদ | গুফ |
| নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি | 150KHZ-30MHZ |
| সন্নিবেশ ক্ষতি | 60~90dB |
| ইনপুট প্রতিবন্ধকতা | 50Ω |
| রেটেড ভোল্টেজ | 115V/250V |
| রেট করা বর্তমান | 1~100A |
| পরিবেশগত তাপমাত্রা | 40°C |
| তাপমাত্রা সীমা | 25/085/21 |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন থেকে লাইন | 1450ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বোচ্চ ফুটো বর্তমান | 250VAC/60HZ 0.8mA সর্বোচ্চ |
| MOQ | 100 পিসি |
| অংশ নং | মামলা | রেট করা স্রোত (A) | আউটপুট সংযোগ |
| YB21F4-10A | F4 | 10 | ফাস্ট অন টার্মিনাল |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | তার |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | M4 স্ক্রু |
| YB11F4-100A | F4 | 100 |
*প্রশ্ন: ফাস্ট-অন 6.35x0.8 মিমিS: স্ক্রু লগW: UL1015 18awg
নামকরণের নিয়ম:
| YB | 21 | F4 | - | 100A | - | এস |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| একক ফেজ | সার্কিট | মাত্রা | কারেন্ট | আউটপুট সংযোগ | ||
| 21:21 সার্কিট | F4 | 30A :30 amp | প্রশ্ন: ফাস্ট-অন ট্যাব 250 | |||
| 50A :50 amp | S:M4 স্ক্রু | |||||
| 100A : 100 amp | টি: টার্মিনাল |

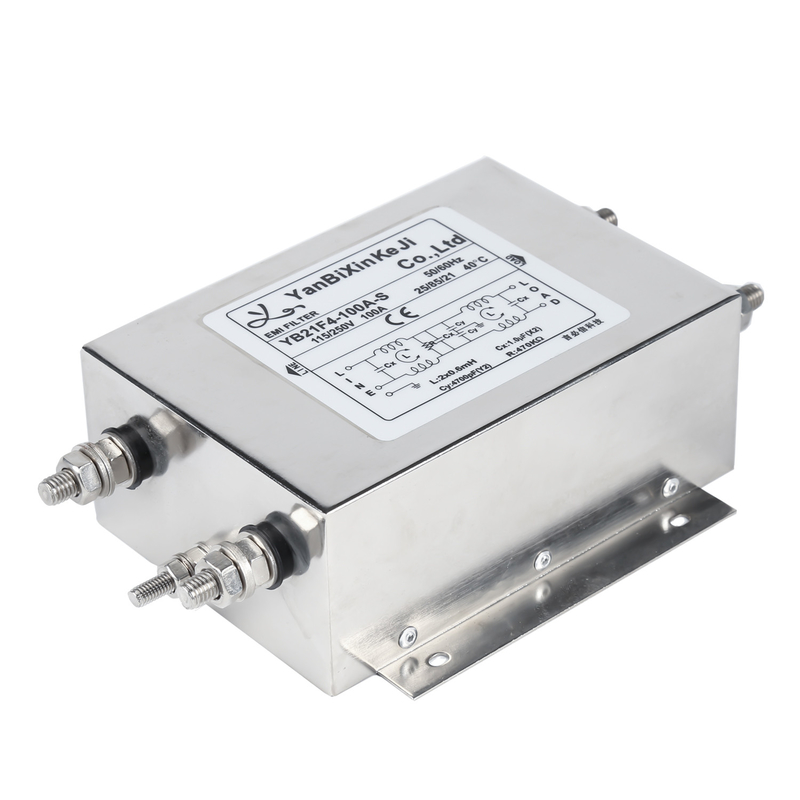

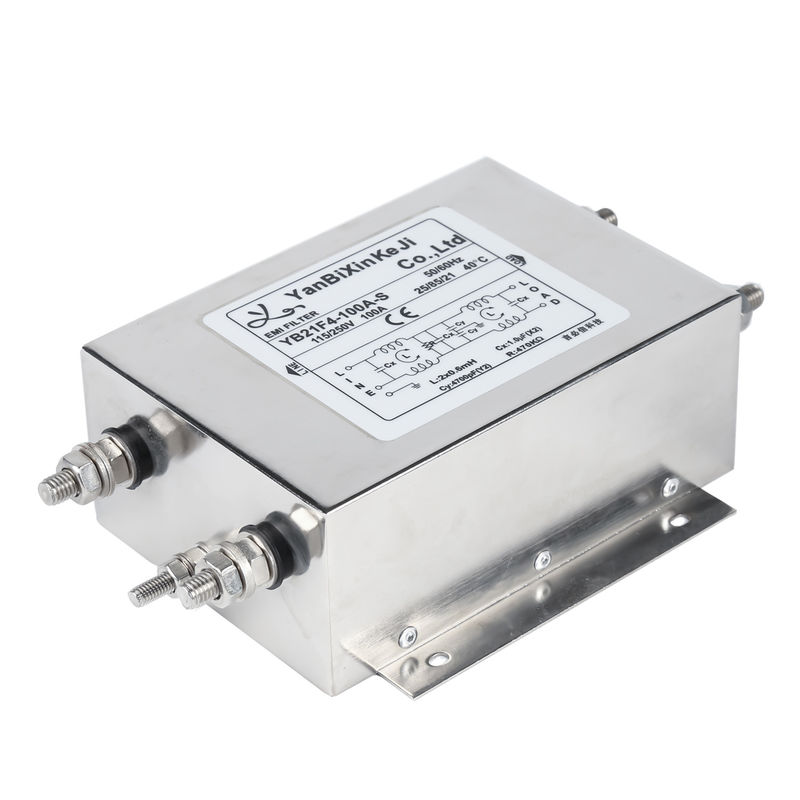

YB21F4-100A-S পণ্যের ছবি:
বৈদ্যুতিক পরিকল্পিত:
যান্ত্রিক মাত্রা (একক: মিমি)
| মামলা | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | সহনশীলতা | ||||||||||||||||||
| ক | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| খ | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| গ | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| ডি | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| ই | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| চ | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| জি | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| এইচ | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| আমি | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| জে | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| কে | ৬.৩*০.৮ | ৬.৩*০.৮ | ইউএল 1015 | ৬.৩*০.৮ | ৬.৩*০.৮ | ৬.৩*০.৮ | ৬.৩*০.৮ | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| এল | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
আমাদের সার্টিফিকেট:
