উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB11E2-15A-Q
যোগাযোগ করুন
বৈদ্যুতিক সরঞ্জামের জন্য 220V 15amps YB-E প্যাসিভ সিঙ্গেল ফেজ ফিল্টার পাওয়ার লাইন ফিল্টার
পাওয়ার লাইন ফিল্টার, নয়েজ ফিল্টার, লাইন ফিল্টার, EMI ফিল্টার, EMC ফিল্টার
প্যাসিভ EMI EMC ফিল্টার:
প্যাসিভ ইএমআই ইএমসি ফিল্টার হল এক ধরনের ফিল্টার যা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) কমাতে এবং উন্নতি করতে ব্যবহৃত হয়ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য(EMC) ইলেকট্রনিক ডিভাইস এবং সিস্টেমে।এটি একটি প্যাসিভ কম্পোনেন্ট, যার মানে এটি পরিচালনা করার জন্য বাহ্যিক শক্তির উৎসের প্রয়োজন হয় না।
YB11E2 ইএমআই ফিল্টারের বৈশিষ্ট্য:
1. বিভিন্ন টার্মিনাল বিকল্প আপনাকে নির্বাচন করতে দেয়
চিরাচরিত আবেদন:
-- বৈদ্যুতিক এবং ইলেকট্রনিক যন্ত্রপাতি
-- চিকিৎসা সরঞ্জাম
-- ডেটাকম সরঞ্জাম
-- অফিস অটোমেশন এবং ডেটাকম সরঞ্জাম
YB11E2 ইএমআই ফিল্টার স্পেসিফিকেশন:
| আইটেম | YB-E পাওয়ার লাইন ফিল্টার |
| মডেল | YB11E2-15A-Q |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের প্রকারভেদ | গুফ |
| নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ ক্ষতি | 60~90dB |
| ইনপুট প্রতিবন্ধকতা | 50Ω |
| রেটেড ভোল্টেজ | 115VAC/250VAC |
| রেট করা বর্তমান | 1A 3A 6A 8A 10A 15A |
| তাপমাত্রা সীমা | 25/085/21 |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন থেকে লাইন | 1450ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বোচ্চ ফুটো বর্তমান | 115VAC/50HZ 0.3uA সর্বোচ্চ |
| MOQ | 100 পিসি |
মনোনয়নের নিয়ম:
| YB | 11 | E2 | - | 15A | - | প্র |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| একক ফেজ | সার্কিট | মাত্রা | কারেন্ট | আউটপুট সংযোগ | ||
| 11:11 সার্কিট | E2 | 6A :6 amp | প্রশ্ন: ফাস্ট-অন ট্যাব 250 | |||
| 10A :10 amp | W: তার | |||||
| 15A :15 amp | S: সোল্ডার লগ টার্মিনাল |
*প্রশ্ন: ফাস্ট-অন 6.35x0.8 মিমিS: স্ক্রু লাগাW: UL1015 18awg
ফিল্টার নির্বাচন সারণী:
| অংশ নং | মামলা | রেট করা স্রোত (A) | আউটপুট সংযোগ |
| YB11E2-3A |
E2 |
3 | ফাস্ট অন টার্মিনাল |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | সোল্ডার লগ টার্মিনাল |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | তার |

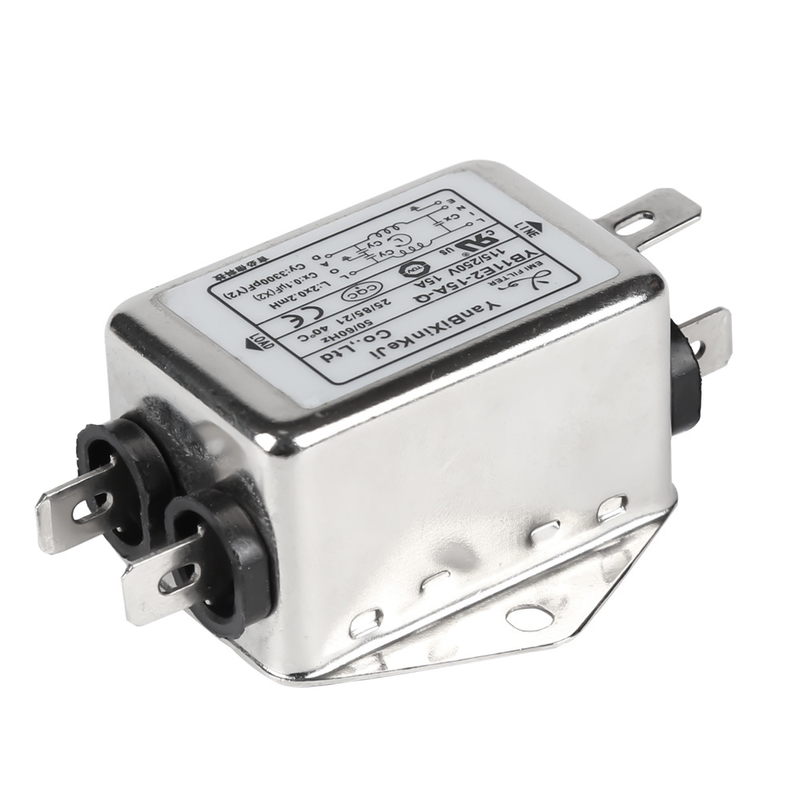

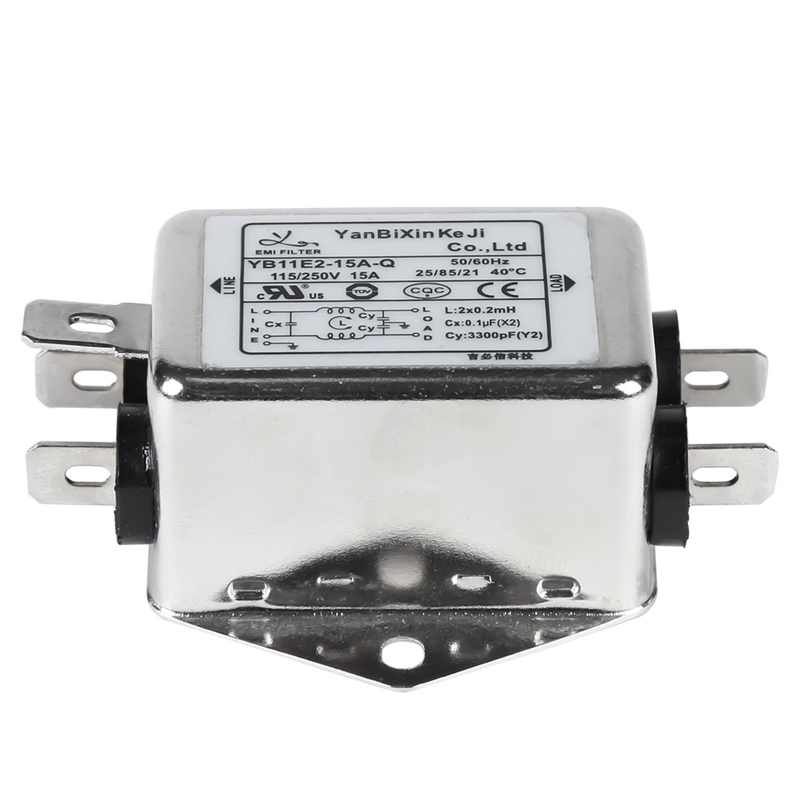

পণ্যের ছবি:
ট্যাবুলেট:
| মডেল নাম্বার. | রেট করা বর্তমান @40°C |
টার্মিনাল বিকল্প* | ব্লিডার প্রতিরোধক (ঐচ্ছিক) | ফুটো বর্তমান 250V/50Hz | বৈদ্যুতিক পরিকল্পিত | রেটেড ভোল্টেজ(V) | অপারেটিং ফ্রিকোয়েন্সি (Hz) | ||
| YB11E1-1A | 1A | প্র | - | ডব্লিউ | - | <0.8mA | আকার 1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E1-6A | 6A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E1-8A | 8A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E1-10A | 10A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E2-1A | 1A | - | - | ডব্লিউ | - | আকার 1 | |||
| YB11E2-3A | 3A | - | - | ডব্লিউ | - | আকার 1 | |||
| YB11E2-6A | 6A | - | - | ডব্লিউ | - | আকার 1 | |||
| YB11E2-8A | 8A | - | - | ডব্লিউ | - | আকার 1 | |||
| YB11E2-10A | 10A | - | - | ডব্লিউ | - | আকার 1 | |||
| YB11E3-1A | 1A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E3-3A | 3A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E3-6A | 6A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E3-8A | 8A | প্র | - | ডব্লিউ | - | আকার 1 | |||
| YB11E3-10A | 10A | প্র | - | ডব্লিউ | - | আকার 1 | |||
বৈদ্যুতিক পরিকল্পিত:
যান্ত্রিক মাত্রা (একক: মিমি)
| মামলা | ক | খ | গ | ডি | ই | চ | জি | এইচ | আমি | জে | কে | |||||||||||||||
| E1 | 24 | 45 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | ৬.৩*০.৮ | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | ৬.৩*০.৮ | |||||||||||||||||
| সহনশীলতা | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
