উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
CQC UL CB TUV ROHS
মডেল নম্বার:
YB11E2-3A-W
যোগাযোগ করুন
YB11E2 পাওয়ার লাইন ফিল্টার 3A তারের সংযোগ একক ফেজ ফিল্টার EMC সংশোধন পরীক্ষার জন্য
YBX বিশ্বে EMC/EMI ফিল্টারের সবচেয়ে বিস্তৃত নির্বাচন সরবরাহ করে। প্রমিত এবং গ্রাহক-নির্দিষ্ট সমাধান - সম্পূর্ণ প্রকৌশল সহায়তা সহ - আন্তর্জাতিক সম্মতি মান পূরণ করতে এবং বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জামের অনাক্রম্যতা এবং নিরাপত্তা উন্নত করতে সহায়তা করে।
প্রযুক্তিগত বৈশিষ্ট্য:
| আইটেম | YB11E2 পাওয়ার লাইন ফিল্টার |
| মডেল | YB11E2-3A-W |
| ট্রান্সফার ফাংশন | নিম্ন পাস |
| প্যাকেজ প্রকার | সারফেস মাউন্ট |
| নমিনাল সেন্টার ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ ক্ষতি | 60~90dB |
| ইনপুট ইম্পিডেন্স | 50Ω |
| রেটেড ভোল্টেজ | 115V/250V |
| রেটেড কারেন্ট | 3~15A |
| পরিবেশগত তাপমাত্রা | 40°C |
| তাপমাত্রা পরিসীমা | 25 / 085 / 21 |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন থেকে লাইন | 1450VDC |
| লাইন থেকে গ্রাউন্ড | 2250VDC |
| সর্বোচ্চ লিকজ কারেন্ট | 250VAC/60HZ 0.8mA সর্বোচ্চ |
বৈশিষ্ট্য:
-- 1 থেকে 10A পর্যন্ত রেটেড কারেন্ট
-- সাধারণ উদ্দেশ্যে ফিল্টারিং কর্মক্ষমতা
-- ঐচ্ছিক চিকিৎসা সংস্করণ((R5) প্রকার)
-- গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য।
সাধারণ অ্যাপ্লিকেশন:
-- বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জাম
-- চিকিৎসা সরঞ্জাম
-- ডেটাকম সরঞ্জাম
-- অফিস অটোমেশন সরঞ্জাম
ফিল্টার নির্বাচন টেবিল:
| অংশ নং. | কেস | রেটেড কারেন্ট (A) | আউটপুট সংযোগ |
| YB11E2-3A | E2 | 3 | ফাস্ট-অন টার্মিনাল |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | M4/M6/M8 স্ক্রু |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | তার |
*Q: ফাস্ট-অন 6.35x0.8mm S: স্ক্রু লাগ W: UL1015 18awg
সারণী:
| মডেল নং. | রেটেড কারেন্ট @40°C |
টার্মিনাল বিকল্প* | ব্লিডার প্রতিরোধক(ঐচ্ছিক) | লিকজ কারেন্ট 250V/50Hz | বৈদ্যুতিক স্কিম্যাটিক | রেটেড ভোল্টেজ(V) | অপারেটিং ফ্রিকোয়েন্সি(Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0.8mA | চিত্র.1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | চিত্র.1 | |||
| YB12D2-6A | 6A | Q | S | W | - | চিত্র.1 | |||
| YB12D2-8A | 8A | Q | S | W | - | চিত্র.1 | |||
| YB12D2-10A | 10A | Q | S | W | - | চিত্র.1 | |||
| YB12D2-15A | 15A | Q | S | - | - | চিত্র.1 | |||
| YB12D2-20A | 20A | Q | S | - | - | চিত্র.1 | |||
| YB12D3-10A | 10A | Q | S | W | - | চিত্র.1 | |||
| YB12D3-15A | 15A | Q | S | - | - | চিত্র.1 | |||
| YB12D3-20A | 20A | Q | S | - | - | চিত্র.1 | |||
| YB12D4-30A | 30A | - | S | - | - | চিত্র.1 | |||
| YB12D5-30A | 30A | - | S | - | - | চিত্র.1 | |||
বৈদ্যুতিক স্কিম্যাটিক ও যান্ত্রিক মাত্রা(ইউনিট: মিমি)

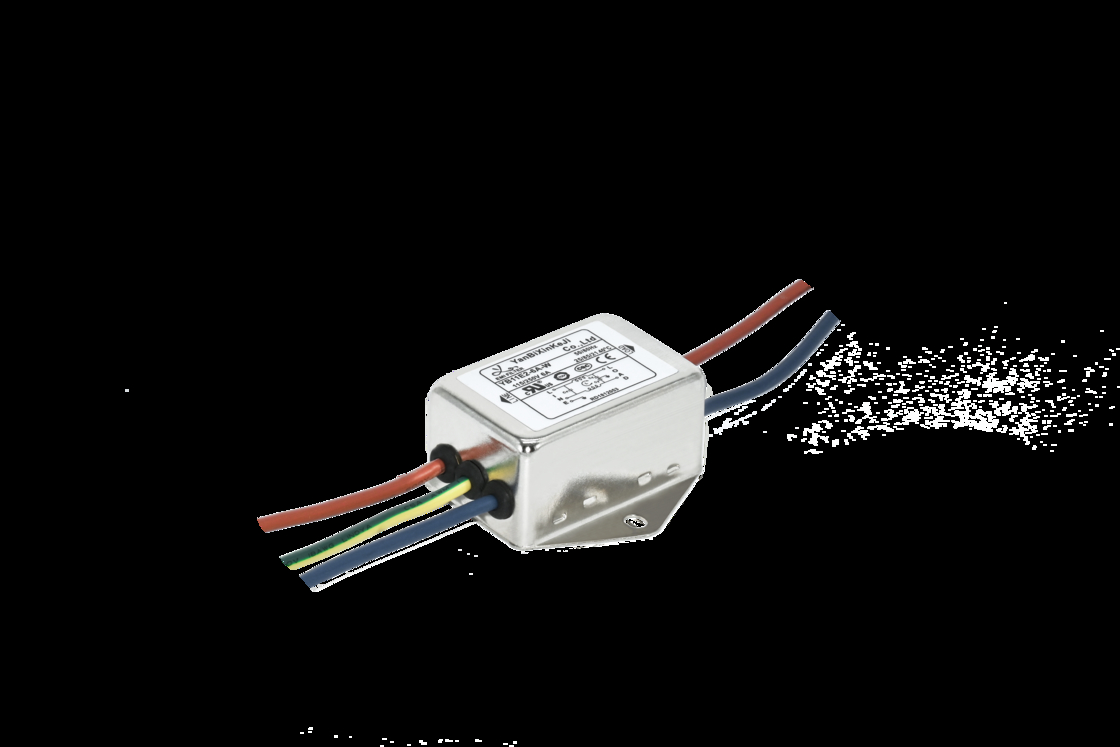

YB11E2-3A-W EMI ফিল্টার ছবি:
সন্নিবেশ ক্ষতি টেবিল(IEC/CISPR No.17 অনুযায়ী 50ohm সিস্টেমে)
