উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, ENEC, CE, ROHS, ISO
মডেল নম্বার:
YX92G4-100A-S
যোগাযোগ করুন
ভিডিও
YX92G4 উচ্চ বর্তমান তিন ফেজ ইএমআই ফিল্টার চার লাইন ইএমআই দমন ফিল্টার SMPS জন্য
টেকনিক্যাল স্পেসিফিকেশনঃ
| পয়েন্ট | থ্রি-ফেজ দমন ফিল্টার |
| মডেল | YX92G4-100A-S |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
| নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 150K-30MHZ |
| সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
| ইনপুট প্রতিরোধের | 50Ω |
| নামমাত্র ভোল্টেজ | ৩৮০ ভোল্ট/৪৪০ ভোল্ট |
| নামমাত্র বর্তমান | ৩এ-১০০এ |
| পরিবেশের তাপমাত্রা | ৪০°সি |
| তাপমাত্রা পরিসীমা | ২৫/০৮৫/২১ |
| অপারেটিং ফ্রিকোয়েন্সি | ৫০/৬০ এইচজেড |
| লাইন থেকে লাইন | ১৪৫০ ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC বা 2000VAC |
| সর্বাধিক ফুটো প্রবাহ | 250VAC/60HZ 1.4mA সর্বোচ্চ 440VAC/60HZ 2.5mA সর্বোচ্চ |
| MOQ | ৫ পিসি |
| দাম |
USD3.8~98/মিটার |
| লিড টাইম | নিম্ন পাস ইএমআই ফিল্টারের জন্য 3 ~ 15 সপ্তাহের দিন |
বৈশিষ্ট্যঃ
1এটি ব্যাপকভাবে গৃহস্থালী যন্ত্রপাতি, বৈদ্যুতিক শক্তি, টেলিযোগাযোগ, মেশিন টুল, জাহাজ, টেক্সটাইল, মুদ্রণ, মাইনিং মেশিন, Mustic যন্ত্র, ইত্যাদি ব্যবহার করা হয়।
2. উন্নত দুই পর্যায়ের ফিল্টারিং সার্কিট সঙ্গে অত্যন্ত স্যাচুরেটিং প্রতিরোধী toroidal inductors
3. গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য
4. এই পাওয়ার লাইন ফিল্টার উচ্চ কর্মক্ষমতা shielded কক্ষ জন্য ডিজাইন করা হয়, সন্নিবেশ ক্ষতি 14KHz থেকে 40GHz থেকে 100dB বেশী হয়. আমরা বিভিন্ন ধরনের স্পেসিফিকেশন পাওয়ার ফিল্টার অফার করতে পারেন,ডিসি এবং এসি সহ
সাধারণ অ্যাপ্লিকেশনঃ
-- মেইনফ্রেম কম্পিউটার সিস্টেম
-- উচ্চ ক্ষমতা অফিস সরঞ্জাম
-- বিদ্যুৎ সরবরাহ
-- অফিস এবং তথ্য প্রক্রিয়াকরণ সরঞ্জাম
ফিল্টার নির্বাচন টেবিলঃ
| পার্ট নং. | মামলা | নামমাত্র স্রোত (A) | আউটপুট সংযোগ |
| YX92G4-10A | জি৪ | 10 | M4/M6/M8 স্ক্রু |
| YX92G4-20A | জি৪ | 20 | |
| YX92G4-30A | জি৪ | 30 | টার্মিনাল ব্লক |
| YX92G4-40A | জি৪ | 40 | |
| YX92G4-50A | জি৪ | 50 | তামার বার |
বি: তামার বারS: স্ক্রু ল্যাগT: টার্মিনাল ব্লক
ট্যাবলেটঃ
| মডেল নং। | নামমাত্র বর্তমান @40°C |
টার্মিনাল অপশন* |
ফুটো প্রবাহ 440V/50Hz | বৈদ্যুতিক স্কিম্যাটিক |
নামমাত্র ভোল্টেজ ((V) | অপারেটিং ফ্রিকোয়েন্সি ((Hz) | ||||||||||||||||||||||||||||||
| YX93G2-3A | ৩ এ | Q | এস | টি |
<5.0mA |
Fig.1 |
২৫০/৪৪০ ভোল্ট |
50/60Hz |
||||||||||||||||||||||||||||
| YX93G2-6A | ৬এ | Q | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G2-10A | ১০ এ | Q | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-15A | ১৫এ | Q | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-20A | 20A | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-25A | ২৫এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-30A | ৩০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G5-40A | ৪০এ | - | এস | টি |
<১০.০ এমএ |
Fig.1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | ৫০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-60A | ৬০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-70A | ৭০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-80A | ৮০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G4-100A | ১০০এ | - | এস | টি |
<২০.০ এমএ |
Fig.1 | ||||||||||||||||||||||||||||||
| YX93G4-130A | ১৩০ এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | ১৫০ এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G6-200A | 200A | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
* প্রশ্নঃ দ্রুত 6.35x0.8mmS: স্ক্রু ল্যাগT: টার্মিনাল ব্লক
| মামলা | এ | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | J | কে | এল | এম | ||||||||||||||||||||||||||||||
| জি১ | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | এম৪ | এম৪/এম৬ | |||||||||||||||||||||||||||||||||
| জি২ | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.৫*৬।5 | 50 | এম৪ | এম৪/এম৬ | ||||||||||||||||||||||||||||||||
| জি৩ | 120 | 100 | 50 | 115 | 130 | 50 | 28 | ৪*৬ | 60 | এম৪ | এম৪/এম৬ | ||||||||||||||||||||||||||||||||
| জি৪ | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | ৬*৯ | 117 | এম৬/এম৮ | M8/M10 | ||||||||||||||||||||||||||||||||
| জি৫ | 150 | 105 | 60 | 120 | 135 | 55 | 35 | ৪*৬ | 90 | এম৬ | এম৮ | ||||||||||||||||||||||||||||||||
| জি৬ | 260 | 170 | 100 | 196 | 220 | 85 | 65 | ৮*১২ | 172 | এম৮ | এম১০ | ||||||||||||||||||||||||||||||||
| সহনশীলতা | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||

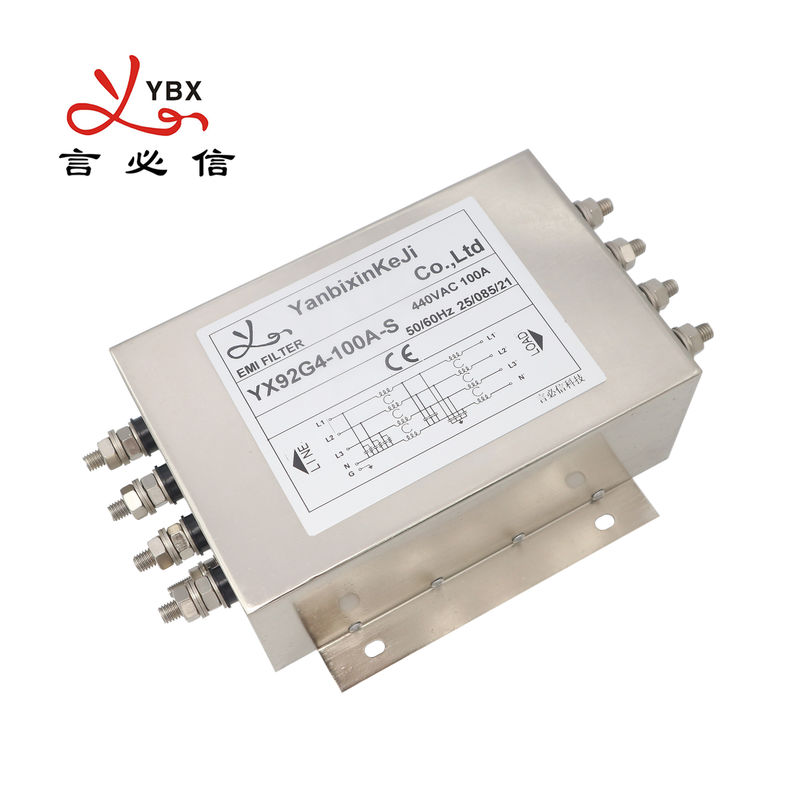

YX92G4-100A-S EMI থ্রি ফেজ ফিল্টার ছবিঃ
আইইসি/সিআইএসপিআর নং ১৭ অনুসারে ৫০ ওহ্ম সিস্টেমে সন্নিবেশের ক্ষতির টেবিল
