উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB11B2-10A-কিউ
যোগাযোগ করুন
ভিডিও
ভিডিও

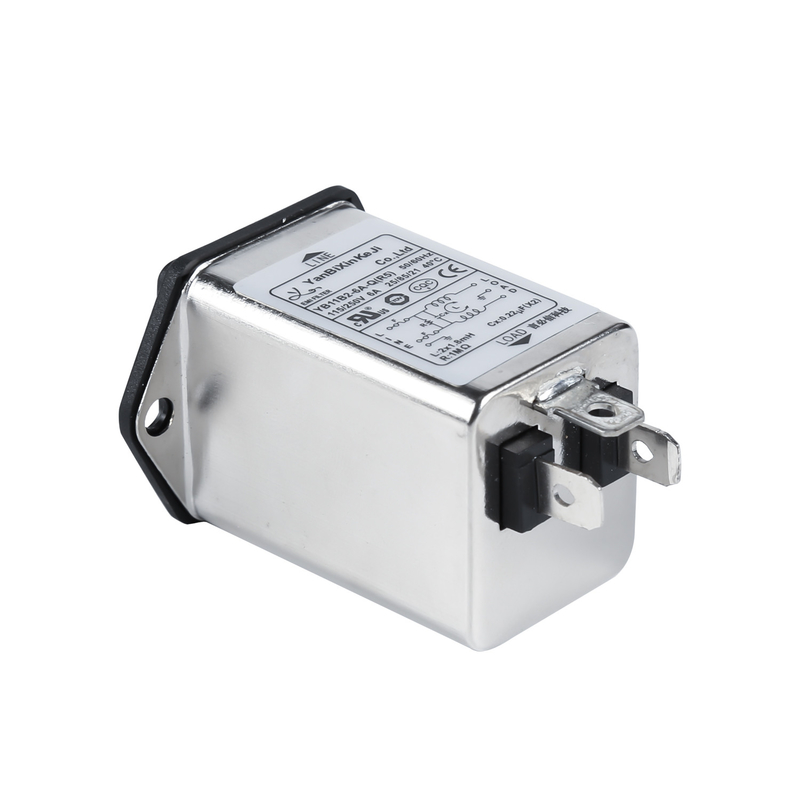

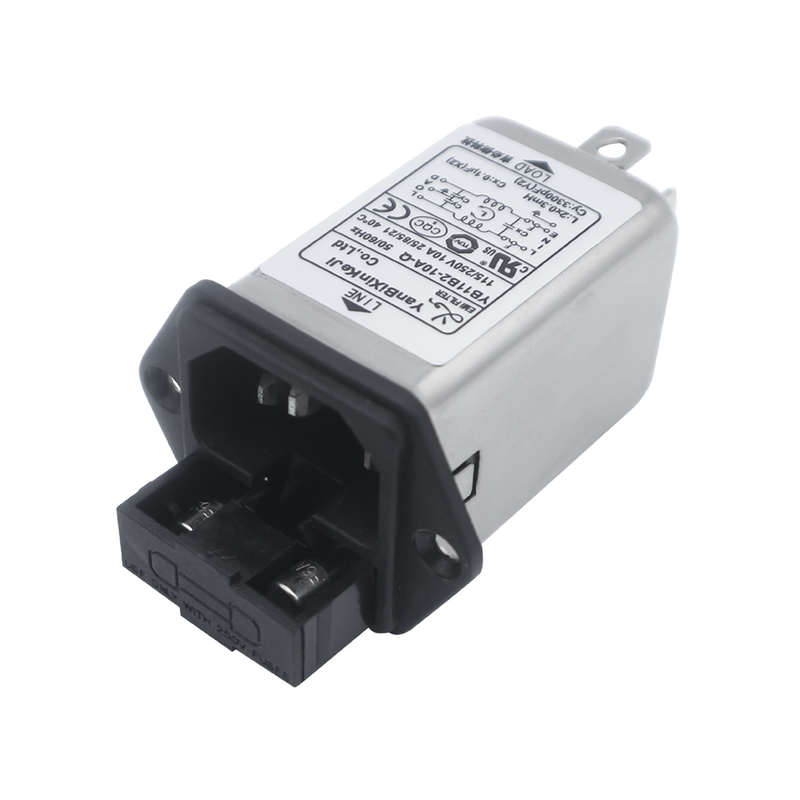

OEM আইইসি ইনলেট ফিল্টার ফিউজ সহ 10A 115VAC/250VAC বৈদ্যুতিক শব্দ ফিল্টার
YB11B3-10A কফি সরঞ্জামের জন্য সুইচ সহ দ্রুত চালু আইইসি ইমি পাওয়ার ফিল্টার
টেকনিক্যাল স্পেসিফিকেশনঃ
| পয়েন্ট | ইমি পাওয়ার ফিল্টার |
| মডেল | ইমি পাওয়ার ফিল্টার YB-B3 |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
| নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
| ইনপুট প্রতিরোধের | 50Ω |
| নামমাত্র ভোল্টেজ | 125VAC 250VAC |
| নামমাত্র বর্তমান | 1A 3A 6A 10A |
| পরিবেশের তাপমাত্রা | ৪০°সি |
| তাপমাত্রা পরিসীমা | ২৫/০৮৫/২১ |
| অপারেটিং ফ্রিকোয়েন্সি | ৫০/৬০ এইচজেড |
| লাইন থেকে লাইন | ১৪৫০ ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বাধিক ফুটো প্রবাহ | 115VAC/50HZ 0.3uA সর্বোচ্চ |
| MOQ | ৫০০ পিসি |
| লিড টাইম | ৫-১৫ সপ্তাহের দিন |
বৈশিষ্ট্যঃ
(1) এক বা দুই (5 * 20mm) ফিউজ জন্য ফিউজ ধারক সঙ্গে 10A সংস্করণ পাওয়া যায়
(2) (আর৫) প্রকারগুলি IEC/EN60601-1 এর প্রয়োজনীয়তা পূরণ করে যা নিরাপত্তা ক্লিয়ারিং, ফুটো প্রবাহ এবং হাইপো পরীক্ষার জন্য।
(3) বিভিন্ন গ্রাহকের EMC পরীক্ষার জন্য বিভিন্ন অংশ এবং সমন্বয় আছে
(4) গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজড পণ্য
সাধারণ অ্যাপ্লিকেশনঃ
1. বহনযোগ্য বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জাম;
2. চিকিৎসা সরঞ্জাম;
3. টেস্ট এবং পরিমাপ সরঞ্জাম;
4. ক্ষুদ্র ও মাঝারি আকারের যন্ত্রপাতি এবং গৃহস্থালি যন্ত্রপাতি
5. এক-ফেজ পাওয়ার সাপ্লাই, সুইচ-মোড পাওয়ার সাপ্লাই
মনোনয়নের নিয়ম:
YB-----১১---------B2-------১০A---------Q---------
¢ ¢ ¢ ¢ ¢ ¢ ¢ ¢
সার্কিট কেস বর্তমান সংযোগ ঐচ্ছিক
ট্যাবলেটঃ
| মডেল নং। | নামমাত্র বর্তমান @40°C |
টার্মিনাল অপশন* |
ব্লাডার রেজিস্টার (ঐচ্ছিক) | জি |
ফুটো প্রবাহ 250V/50Hz | বৈদ্যুতিক স্কিম্যাটিক |
নামমাত্র ভোল্টেজ ((V) | অপারেটিং ফ্রিকোয়েন্সি ((Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | ১ এ | Q | এস | - | - | - |
<0.8mA |
Fig.1 |
১১৫/২৫০ ভোল্ট |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | ২ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | ৩ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | ৪ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | ৬এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | ৮ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | ১০ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | ১ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | ২ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | ৩ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | ৪ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | ৬এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | ৮ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | ১০ এ | Q | এস | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
মেডিকেল টাইপ ট্যাবলেট:
| মডেল নং। | নামমাত্র বর্তমান @40°C |
টার্মিনাল অপশন |
ব্লাডার রেজিস্টার (ঐচ্ছিক) | চিকিৎসা সরঞ্জাম |
জি |
ফুটো প্রবাহ 250V/50Hz | বৈদ্যুতিক স্কিম্যাটিক |
নামমাত্র ভোল্টেজ ((V) | অপারেটিং ফ্রিকোয়েন্সি ((Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x ((R5) | ১ এ | Q | এস | - | 1 | 5 | - |
<5μA |
Fig.3 |
১১৫/২৫০ ভোল্ট |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x(R5) | ২ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x(R5) | ৩ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x ((R5) | ৪ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x ((R5) | ৬এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x(R5) | ৮ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x ((R5) | ১০ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x ((R5) | ১ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x ((R5) | ২ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x(R5) | ৩ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x ((R5) | ৪ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x ((R5) | ৬এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x ((R5) | ৮ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x ((R5) | ১০ এ | Q | এস | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
* প্রশ্নঃ দ্রুত 6.35x0.8mmS: সোল্ডার 4.0x0.8mmW: UL1015 18awg
বৈদ্যুতিক স্কিমঃ
Fig.1
Fig.3
যান্ত্রিক মাত্রা ((ইউনিটঃ মিমি)
| মামলা | এ | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | J | কে | |||||||||||||||
| বি৩/বি৪ | 52 | 28 | 39.5 | 30 | 39 | 13 | 11 | 12.5 | 6.৩৫*০8 | |||||||||||||||||
| সহনশীলতা | ± 1 | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.5 | ± 1 | ±0.15 | |||||||||||||||
