উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
CE,ROHS
মডেল নম্বার:
YX84G9-640A-B
যোগাযোগ করুন
ভিডিও

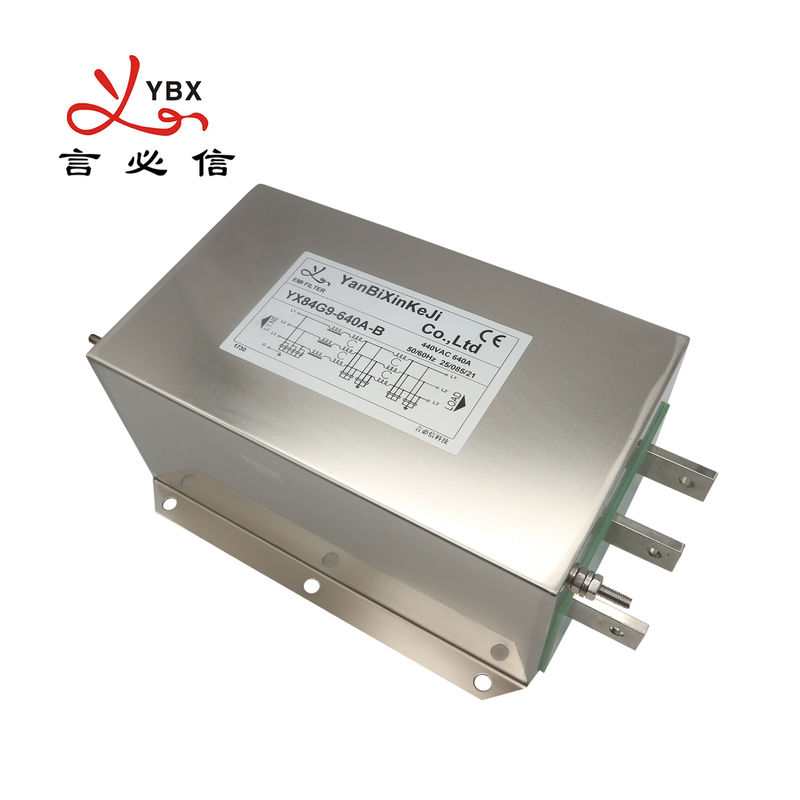

600A উচ্চ বর্তমান থ্রি ফেজ ফিল্টার ইনভার্টার ইনপুট কপার বার আউটপুট ইএমআই / আরএফআই ফিল্টার
টেকনিক্যাল স্পেসিফিকেশনঃ
| পয়েন্ট | পাওয়ার লাইন ফিল্টার |
| মডেল | পাওয়ার লাইন ফিল্টার YX-G |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
| নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
| ইনপুট প্রতিরোধের | 50Ω |
| নামমাত্র ভোল্টেজ | ৩৮০ ভোল্ট/৪৪০ ভোল্ট |
| নামমাত্র বর্তমান | ৬৪০ এ |
| পরিবেশের তাপমাত্রা | ৪০°সি |
| তাপমাত্রা পরিসীমা | ২৫ / ১০০ / ২১ |
| অপারেটিং ফ্রিকোয়েন্সি | ৫০/৬০ এইচজেড |
| লাইন থেকে লাইন | 2250VDC |
| লাইন টু গ্রাউন্ড | ২৭০০ ভিডিসি |
| সর্বাধিক ফুটো প্রবাহ | 250VAC/60HZ 0.9mA সর্বোচ্চ |
| MOQ | ১০ পিসি |
| দাম | USD3.8~88.8/মিটার |
| লিড টাইম | ৫-২০ সপ্তাহের দিন |
বৈশিষ্ট্যঃ
-- অনুমোদন ((100A MAX.)
-- নামমাত্র বর্তমান ১ থেকে ১২০০ এ।
-- সাধারণ ব্যবহারের জন্য চারটি তারের ফিল্টারিং, উচ্চ ফ্রিকোয়েন্সি হ্রাস 300 মেগাহার্টজ পর্যন্ত পৌঁছতে পারে।
-- বিশ্বব্যাপী স্বীকৃতির জন্য ভোল্টেজ রেটিং 400 এবং 520VAC
সাধারণ অ্যাপ্লিকেশনঃ
1. মেইনফ্রেম কম্পিউটার সিস্টেম
2সার্ভো মোটর
3ইউপিএস/এসএমপিএস
4. ফ্রিকোয়েন্সি রূপান্তর নীতি ব্যবহার করে শিল্প ইলেকট্রনিক সরঞ্জাম
মনোনয়নের নিয়ম:
YX----- 84----- G9----- 640A----- B
¢ ¢ ¢ ¢ ¢
সার্কিট কেস বর্তমান সংযোগ
ট্যাবলেটঃ
| মডেল নং। | নামমাত্র বর্তমান @40°C |
টার্মিনাল অপশন* | ফুটো প্রবাহ 440V/50Hz | বৈদ্যুতিক স্কিম্যাটিক | নামমাত্র ভোল্টেজ ((V) | অপারেটিং ফ্রিকোয়েন্সি ((Hz) | ||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||
| YX84G1-3A | ৩ এ | - | এস | টি | <5.0mA | Fig.1 | ২৫০/৪৪০ ভোল্ট | 50/60Hz | ||||||||||||||||||||||||||||
| YX84G2-6A | ৬এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G2-10A | ১০ এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G2-15A | ১৫এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-20A | 20A | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-25A | ২৫এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-30A | ৩০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-30A | ৩০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-40A | ৪০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-50A | ৫০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G4-50A | ৫০এ | - | এস | টি | < ৭.০ এমএ | Fig.1 | ||||||||||||||||||||||||||||||
| YX84G4-60A | ৬০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G4-80A | ৮০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-100A | ১০০এ | - | এস | টি | <১০.০ এমএ | Fig.1 | ||||||||||||||||||||||||||||||
| YX84G6-120A | ১২০ এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-150A | ১৫০ এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-180A | ১৮০এ | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-200A | 200A | - | এস | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G8-300A | ৩০০ এ | বি | - | টি | <২০.০ এমএ | Fig.1 | ||||||||||||||||||||||||||||||
| YX84G8-400A | ৪০০ এ | বি | - | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G8-630A | ৬৩০ এ | বি | - | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G9-800A | ৮০০ এ | বি | - | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G9-1000A | ১০০০ এ | বি | - | টি | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G9-1200A | ১২০০ এ | বি | - | টি | Fig.1 | |||||||||||||||||||||||||||||||
*B: তামার বারS: স্ক্রু ল্যাগT: টার্মিনাল ব্লক
বৈদ্যুতিক স্কিমঃ
Fig.1
যান্ত্রিক মাত্রা ((ইউনিটঃ মিমি)
| মামলা | এ | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | J | কে | এল | এম | ||||||||||||||||||||||||||||||
| জি১ | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | এম৪ | এম৪/এম৬ | |||||||||||||||||||||||||||||||||
| জি২ | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.৫*৬।5 | 50 | এম৪ | এম৪/এম৬ | ||||||||||||||||||||||||||||||||
| জি৩ | 120 | 100 | 50 | 115 | 130 | 50 | 28 | ৪*৬ | 60 | এম৪ | এম৪/এম৬ | ||||||||||||||||||||||||||||||||
| জি৪ | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | ৬*৯ | 117 | এম৬/এম৮ | M8/M10 | ||||||||||||||||||||||||||||||||
| জি৫ | 150 | 105 | 60 | 120 | 135 | 55 | 35 | ৪*৬ | 90 | এম৬ | এম৮ | ||||||||||||||||||||||||||||||||
| জি৬ | 260 | 170 | 100 | 196 | 220 | 85 | 65 | ৮*১২ | 172 | এম৮ | এম১০ | ||||||||||||||||||||||||||||||||
| জি-৮ | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | এম৮ | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| জি৯ | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | এম৮ | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| সহনশীলতা | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||
