উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
CUL,TUV,CQC,CE,ROHS,CB
মডেল নম্বার:
YB22A5-6A-Q(R)
যোগাযোগ করুন
ভিডিও
ভিডিও
পাওয়ার সুইচের জন্য YB22A5-6A-Q ডুয়াল স্টেজ IEC ইনলেট ফিল্টার 220V 6A একক সকেট ইএমআই ফিল্টার
YB22A5-6A-Q IEC ইনলেট ফিল্টার:
YB11A5-6A-Q হল দুই-পর্যায়ের IEC ইনলেট ফিল্টার, চমৎকার ফিল্টারিং প্রভাব, একক সকেট, সহজ এবং দ্রুত ইনস্টলেশন সহ চাঙ্গা সার্কিট ডিজাইন।রেটেড ভোল্টেজ: 110V/250V, রেট করা বর্তমান: 1A,3A,6A,8A,10A।
প্রযুক্তিগত বৈশিষ্ট্য:
| আইটেম | ইএমআই পাওয়ার ফিল্টার |
| মডেল | YB22A5-6A-Q |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের প্রকারভেদ | গুফ |
| নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ ক্ষতি | 60~90dB |
| ইনপুট প্রতিবন্ধকতা | 50Ω |
| রেটেড ভোল্টেজ | 125VAC 250VAC |
| রেট করা বর্তমান | 1A 3A 6A 8A10A |
| পরিবেশগত তাপমাত্রা | 40°C |
| তাপমাত্রা সীমা | 25/085/21 |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন থেকে লাইন | 1450ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বোচ্চ ফুটো বর্তমান | 115VAC/50HZ 0.2mA সর্বোচ্চ |
| MOQ | 200 পিসি |
| দাম | USD1~2/মিটার |
| অগ্রজ সময় | 5 ~ 15 সপ্তাহের দিন |
আইইসি ইনলেট ফিল্টারের বৈশিষ্ট্য:
1. চমৎকার কর্মক্ষমতা/কম্প্যাক্ট গঠন
2. ঐচ্ছিক মেডিকেল সংস্করণ((R5) প্রকার)
3. দ্রুত সংযোগ (6.35*0.8mm), ঝাল বা তার
4. IEC 320 সকেটের সাথে উচ্চ কর্মক্ষমতা এবং উচ্চ ক্ষয় পাওয়ার ফিল্টার
5.(R5) ধরনের নিরাপত্তা ক্লিয়ারেন্স, লিকেজ কারেন্ট এবং হাইপোট টেস্টিং এর জন্য IEC/EN60601-1 এর প্রয়োজনীয়তা মেনে চলে।
6. বিভিন্ন গ্রাহকের EMC পরীক্ষা পূরণের জন্য বিভিন্ন অংশ এবং সংমিশ্রণ রয়েছে।
চিরাচরিত আবেদন:
-- বিশেষভাবে এলসিডি এবং পিডিপি টিভি, চিকিৎসা অ্যাপ্লিকেশন, সাধারণ বৈদ্যুতিক যন্ত্রপাতির জন্য ডিজাইন করা হয়েছে।
-- চিকিৎসা সরঞ্জাম
-- পরীক্ষা এবং পরিমাপের সরঞ্জাম
- ছোট এবং মাঝারি আকারের মেশিন এবং পরিবারের সরঞ্জাম
মনোনয়নের নিয়ম:
| YB | 22 | A5 | - | 6A | - | প্র |
| | | | | | | | | | | ||
| একক ফেজ | সার্কিট | মাত্রা | কারেন্ট | আউটপুট সংযোগ | ||
| 22 : 22 সার্কিট | A5 | 3A : 3 amp | প্রশ্ন: ফাস্ট-অন ট্যাব 250 | |||
| 6A : 6 amp | W: তার | |||||
| 8A : 8amp | S: সোল্ডার লগ টার্মিনাল |
*প্রশ্ন: ফাস্ট-অন 6.35x0.8 মিমিএস: সোল্ডার 4.0x0.8 মিমিW: UL1015 18awg
ফিল্টার নির্বাচন সারণী:
| অংশ নং | মামলা | রেট করা স্রোত (A) | আউটপুট সংযোগ |
| YB22A5 | A5 | 1 | ফাস্ট অন টার্মিনাল |
| YB22A5 | A5 | 3 | |
| YB22A5 | A5 | 6 | তার |
| YB22A5 | A5 | 8 | |
| YB22A5 | A5 | 10 | সোল্ডার লগ টার্মিনাল |

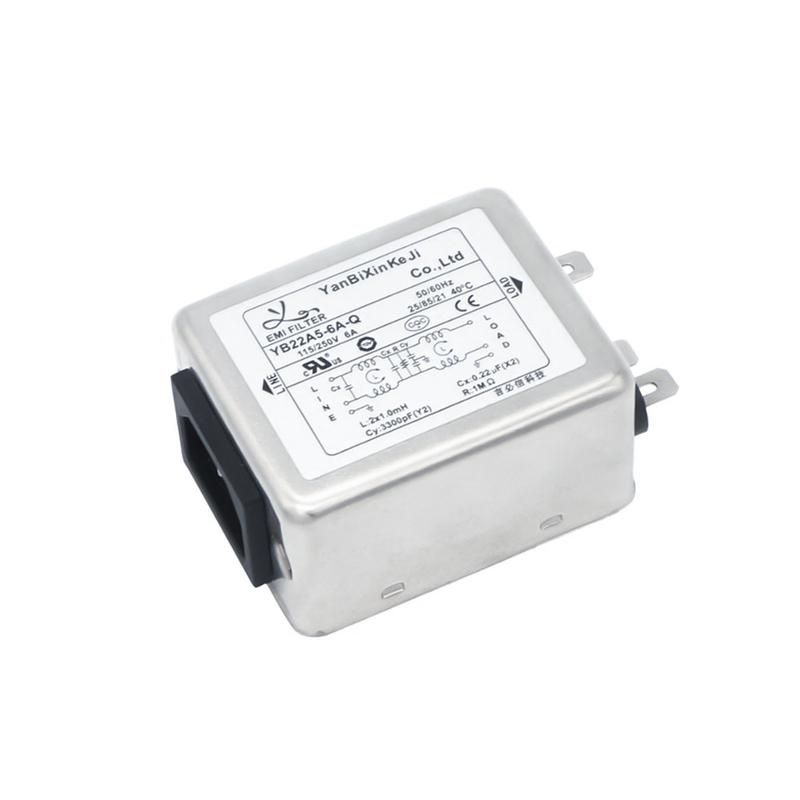

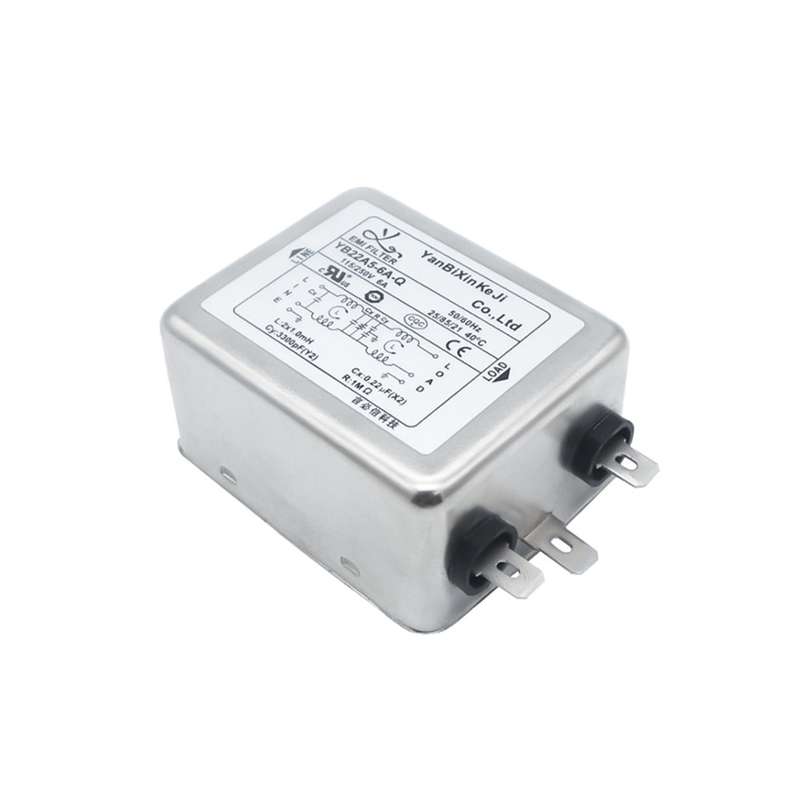

YB22A5-6A-Q EMI ফিল্টার প্রকৃত ছবি:
সন্নিবেশ ক্ষতির টেবিল (IEC/CISPR নং 17 অনুযায়ী 50ohm সিস্টেমে)
পরিমাপ সরঞ্জাম
উত্পাদন শুরু হওয়ার আগে, আমরা আমাদের পরীক্ষাগারে কাঁচামাল পরীক্ষা করি যাতে তারা আমাদের গুণমানের মান, পরিবেশগত বন্ধুত্ব এবং সুরক্ষা পূরণ করে।সল্ট স্প্রে পরীক্ষক, ধ্রুবক তাপমাত্রা এবং আর্দ্রতা পরীক্ষক, এবং চাপ পরীক্ষক হল কিছু পরীক্ষার সরঞ্জাম যা আমরা উৎস থেকে আমাদের EMI ফিল্টারগুলির গুণমান নিশ্চিত করতে ব্যবহার করি।
