উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
UL CQC CE TUV ROHS
মডেল নম্বার:
YB12D5-6A-S(P)
যোগাযোগ করুন
একক ফেজ প্লাস্টিকের কেস ফিল্টার 10A কম্প্যাক্ট ইএমসি ফিল্টার 115V/250V পাওয়ার সাপ্লাই লাইন ফিল্টার
1. কম্প্যাক্ট আকার বিভিন্ন পরিস্থিতিতে এবং DIN রেল ইনস্টলেশনের প্রয়োগ করা যেতে পারে
2. হালকা ওজনের প্লাস্টিকের হাউজিং ডিজাইন, সুরক্ষার জন্য টার্মিনাল ব্লক কভার অন্তর্ভুক্ত।
3বোল্টের অ্যান্টি-ফালিং ডিজাইন আপনার ইনস্টলেশনকে আরও সুবিধাজনক করে তোলে।
4. গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য
টেকনিক্যাল স্পেসিফিকেশনঃ
| আমিটেম | YB12D5 সিঙ্গল ফেজ ফিল্টার |
| মডেল | YB12D5-6A-S(P) |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
| নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 150K-30MHZ |
| সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
| ইনপুট প্রতিরোধের | 50Ω |
| নামমাত্র ভোল্টেজ | ১১৫ ভোল্ট/২৫০ ভোল্ট |
| নামমাত্র বর্তমান | ৬-৩০ এ |
| পরিবেশের তাপমাত্রা | ৪০°সি |
| তাপমাত্রা পরিসীমা | ২৫/০৮৫/২১ |
| অপারেটিং ফ্রিকোয়েন্সি | ৫০/৬০ এইচজেড |
| লাইন থেকে লাইন | ১৪৫০ ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বাধিক ফুটো প্রবাহ | 250VAC/60HZ 0.8mA সর্বোচ্চ |
বৈশিষ্ট্যঃ
-- নামমাত্র বর্তমান ১ থেকে ৩০ এ
-- ১৫০ কিলোহার্টজ থেকে ১ মেগাহার্টজ পর্যন্ত উচ্চ ক্ষয়শীলতার প্রকার
-- ইচ্ছাকৃত চিকিৎসা সংস্করণ (((R5) টাইপ)
সাধারণ অ্যাপ্লিকেশনঃ
-- বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জাম
-- চিকিৎসা সরঞ্জাম
-- ডেটা কম সরঞ্জাম
-- অফিস অটোমেশন সরঞ্জাম
ফিল্টার নির্বাচন টেবিলঃ
| মডেল নং। | নামমাত্র বর্তমান @40°C 额定 বিদ্যুৎ প্রবাহ |
টার্মিনাল অপশন* লেনদেন পদ্ধতি |
রক্তপাত প্রতিরোধক (ঐচ্ছিক) 泄放电阻R (可选) | ফুটো প্রবাহ 250V/50Hz ফাঁস বিদ্যুৎ প্রবাহ | বৈদ্যুতিক স্কিম্যাটিক 电路图 |
নামমাত্র ভোল্টেজ ((V) 额定电压 | অপারেটিং ফ্রিকোয়েন্সি ((Hz) কাজের ফ্রিকোয়েন্সি | ||||||||||||||||||||||||||||||||
| 型号 | |||||||||||||||||||||||||||||||||||||||
| YB12D5-6A | ৬এ | এস | 1MΩ | <0.8mA | Fig.1 | ১১৫/২৫০ ভোল্ট ২৫০ ভিডিসি |
50/60Hz অথবা |
||||||||||||||||||||||||||||||||
| YB12D5-10A | ১০ এ | এস | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-16A | ১৬ এ | এস | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-20A | 20A | এস | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-30A | ৩০এ | এস | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB21D5-6A | ৬এ | এস | / | Fig.2 | |||||||||||||||||||||||||||||||||||
| YB21D5-10A | ১০ এ | এস | / | ||||||||||||||||||||||||||||||||||||
| YB21D5-16A | ১৬ এ | এস | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-6A | ৬এ | এস | / | Fig.3 | |||||||||||||||||||||||||||||||||||
| YB24D5-10A | ১০ এ | এস | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-16A | ১৬ এ | এস | / | ||||||||||||||||||||||||||||||||||||
* প্রশ্নঃ দ্রুত 6.35x0.8mmS: স্ক্রু ল্যাগW: UL1015 18awg
বৈদ্যুতিক স্কিম্যাটিক &যান্ত্রিক মাত্রা ((ইউনিটঃ মিমি)

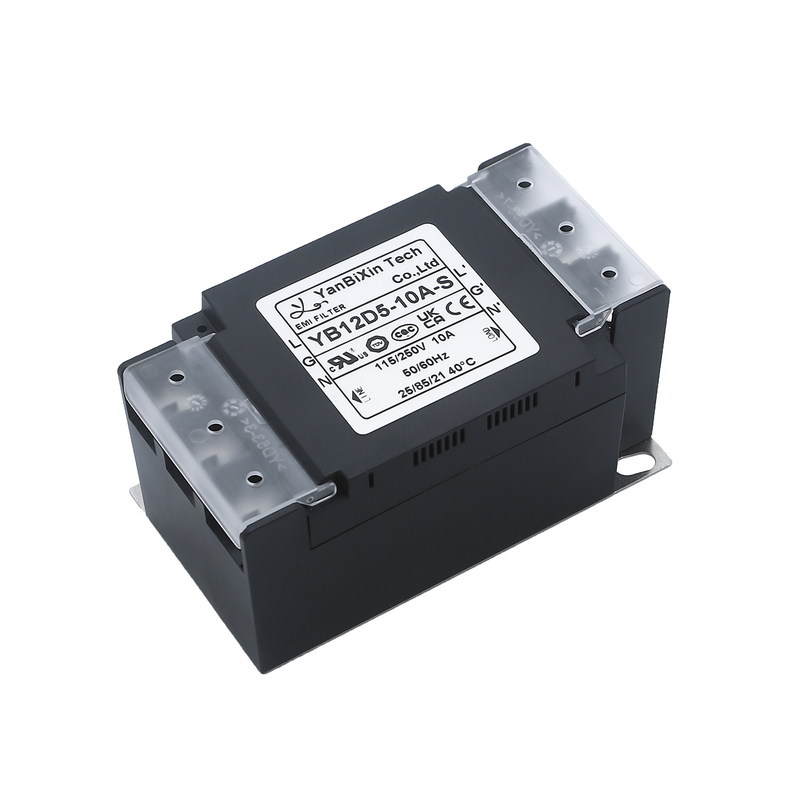

YB12D5-6A-S(P) EMI ফিল্টার ছবিঃ
আইইসি/সিআইএসপিআর নং ১৭ অনুসারে ৫০ ওহ্ম সিস্টেমে সন্নিবেশের ক্ষতির টেবিল
