উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB12D5-30A-T(R)
যোগাযোগ করুন
ভিডিও

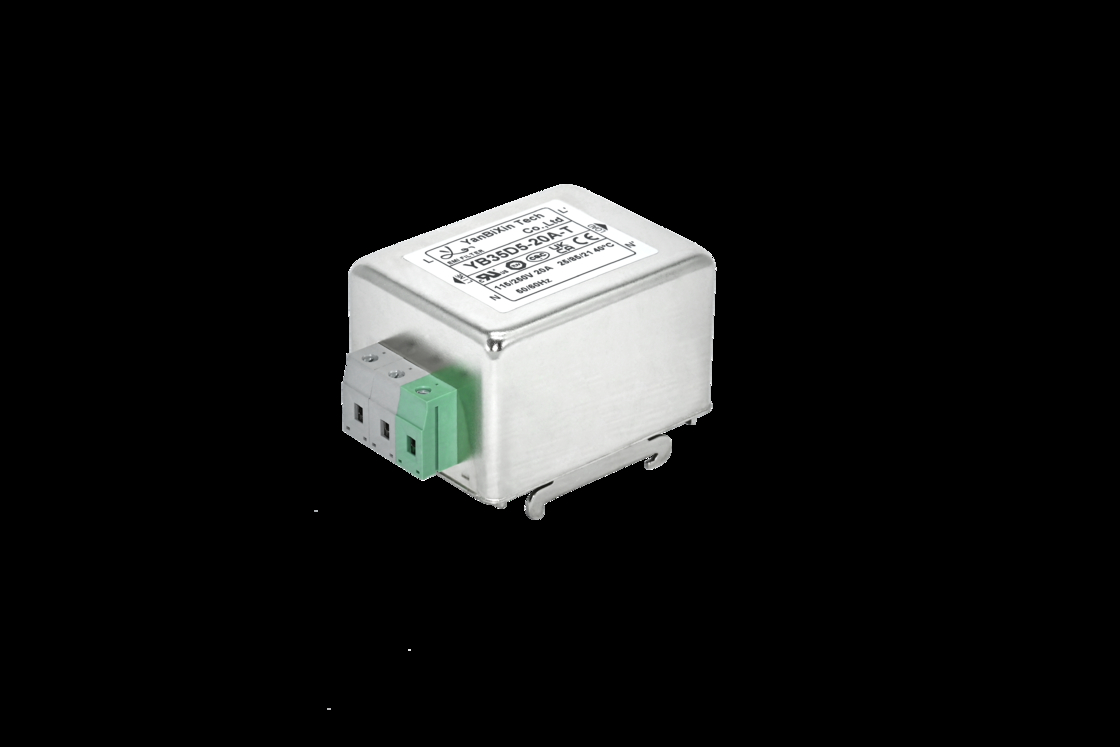

DIN রেল এসি পাওয়ার নয়েজ ফিল্টার সিঙ্গেল ফেজ পাওয়ার লাইন ফিল্টার YB12D5-20A-T
ডিন রেল সিঙ্গেল ফেজ ফিল্টার:
YB12D5-20A-T একটি পাওয়ার লাইন EMI ফিল্টার যা ডিন রেলের সাথে আসে, এটি টার্মিনাল ব্লকের সংযোগ পদ্ধতি ব্যবহার করে। সিঙ্গেল ফেজ ফিল্টারগুলি সাধারণ উদ্দেশ্যে ব্যবহৃত হয় এবং সাধারণ মোড এবং ডিফারেনশিয়াল মোড উভয় ক্ষেত্রেই অ্যাটেনিউয়েশন প্রদান করে। সহজে স্থাপন এবং স্থান বাঁচানোর জন্য কমপ্যাক্ট ডিজাইন করা হয়েছে। রেটেড কারেন্ট 20 amps পর্যন্ত সরবরাহ করা যেতে পারে।
YB12D5 পাওয়ার লাইন ফিল্টারের বৈশিষ্ট্য:
-- রেটেড কারেন্ট 1 থেকে 30 amps পর্যন্ত সরবরাহ করা যেতে পারে।
-- M4 স্ক্রু টার্মিনাল এবং টার্মিনাল ব্লক-এর মতো বিভিন্ন আউটপুট বিকল্প।
-- অনুরোধের ভিত্তিতে কম লিকিং কারেন্ট সংস্করণ।
-- কমপ্যাক্ট আকার বিভিন্ন পরিস্থিতিতে ব্যবহার করা যেতে পারে।
-- এটি UL, CSA এবং CE চিহ্নিতকরণের মতো প্রাসঙ্গিক নিরাপত্তা অনুমোদন বিধিগুলি পূরণ করে।
EMI ফিল্টার প্যারামিটার:
অ্যাপ্লিকেশন:
বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জাম, চিকিৎসা সরঞ্জাম, ডেটাকম সরঞ্জাম, অফিস অটোমেশন সরঞ্জামের জন্য অ্যাপ্লিকেশন
ফিল্টার নির্বাচন টেবিল:
| অংশ নং | কেস | রেটেড কারেন্ট (A) | আউটপুট সংযোগ |
| YB12D5-3A | D5 | 3 | M4 স্ক্রু |
| YB12D5-6A | D5 | 6 | |
| YB12D5-8A | D5 | 8 | |
| YB12D5-10A | D5 | 10 | টার্মিনাল ব্লক |
| YB12D5-15A | D5 | 15 | |
| YB12D5-20A | D5 | 20 |
*Q: ফাস্ট-অন 6.35x0.8mm S: স্ক্রু লাগ T: টার্মিনাল ব্লক
নামকরণ নিয়ম:
| YB | 12 | D5 | - | 20A | - | T(R) |
| | | | | | | | | | | ||
| আমাদের ব্র্যান্ড | সার্কিট | মাত্রা | কারেন্ট | আউটপুট সংযোগ | ||
| 12:12 সার্কিট | D5 | 6A :6 amp | S:M4 স্ক্রু | |||
| 8A:8 amp | T:টার্মিনাল ব্লক | |||||
| 10A:10 amp | (R) প্রতিরোধক | |||||
| 15A:15 amp | ||||||
| 20A:20 amp |
YB12D5-30A-T(R) ফিল্টার চিত্র:
বৈদ্যুতিক স্কিম্যাটিক:
যান্ত্রিক মাত্রা (ইউনিট: মিমি)
যান্ত্রিক মাত্রা(ইউনিট: মিমি)
| কেস | A | B | C | D | E | F | G | H | I | J | K | L | ||||||||||||||||||||||||||||
| D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D5 | 73 | 56 | 44.5 | 87 | 98 | 30 | 16 | 4.5 | 4.2*6.2 | 6.3*0.8 | ||||||||||||||||||||||||||||||
| সহ্যসীমা | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
ইএমআই ফিল্টার সার্টিফিকেশন:
