উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB21D5-20A-T
যোগাযোগ করুন
20A টার্মিনাল ব্লক পাওয়ার লাইন ফিল্টার ফিটনেস সরঞ্জামের জন্য উন্নত একক ফেজ ফিল্টার
YB21D5-20A-টিএকক ফেজ ফিল্টার:
YB21D5-30A-Sহল এক ধরনের উন্নত ইএমআই ফিল্টার, যা সাধারণ ইএমআই ফিল্টার থেকে ভালো ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স ফিল্টারিং প্রভাব রয়েছে।এর আউটপুট মোড হল টার্মিনাল ব্লক, সর্বাধিক রেট করা বর্তমান 20 amps এ পৌঁছাতে পারে। ফিল্টারিং কর্মক্ষমতা সাধারণত এর অভ্যন্তরীণ উপাদান এবং তারের দ্বারা নির্ধারিত হয়।তিনি কুণ্ডলী আরো বাঁক, ভাল ফিল্টারিং প্রভাব.
1. পরিকল্পিত 2 পর্যায় বর্ধিত ফিল্টারিং পাওয়ার সাপ্লাই রোধ করার জন্য ডিভাইসে হস্তক্ষেপ তৈরি করতে পারে।
2. বিভিন্ন টার্মিনাল বিকল্প আপনাকে পছন্দসই সংযোগ শৈলী নির্বাচন করতে দেয়।যেমন: দ্রুত টার্মিনাল, ইলেকট্রনিক তার, টার্মিনাল ব্লক।
3.ভোল্টেজ রেটিং: এই ফিল্টারটির 115V থেকে 250V পর্যন্ত ভোল্টেজ পরিসীমা রয়েছে।ভোল্টেজ রেটিং নির্দিষ্ট অ্যাপ্লিকেশন এবং সর্বোচ্চ ভোল্টেজের উপর নির্ভর করবে।
4.গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য
উন্নত ইমি ফিল্টারের অ্যাপ্লিকেশন:
1. বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জাম
2. চিকিৎসা সরঞ্জাম
3. বিল্ডিং অটোমেশন
4. অফিস অটোমেশন সরঞ্জাম
প্রযুক্তিগত বৈশিষ্ট্য:
|
আইটেম |
টার্মিনাল ব্লক ইএমআই ফিল্টার |
|
মডেল |
YB21D5-20A-T |
|
স্থানান্তর ফাংশন |
নিম্ন পাস |
|
প্যাকেজের প্রকারভেদ |
গুফ |
|
নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি |
10K-30MHZ |
|
সন্নিবেশ ক্ষতি |
60~90dB |
|
ইনপুট প্রতিবন্ধকতা |
50Ω |
|
রেটেড ভোল্টেজ |
115V/250V |
|
রেট করা বর্তমান |
1~20A |
|
পরিবেশগত তাপমাত্রা |
40°C |
|
তাপমাত্রা সীমা |
25/085/21 |
|
অপারেটিং ফ্রিকোয়েন্সি |
50/60HZ |
|
লাইন থেকে লাইন |
1450ভিডিসি |
|
লাইন টু গ্রাউন্ড |
2250VDC |
|
সর্বোচ্চ ফুটো বর্তমান |
250VAC/60HZ 0.8mA সর্বোচ্চ |
নামকরণের নিয়ম:
|
YB |
21 |
D5 |
- |
20A |
- |
টি |
|
∣ |
∣ |
∣ |
|
∣ |
|
∣ |
|
আমাদের ব্র্যান্ড |
সার্কিট |
মাত্রা |
|
কারেন্ট |
|
আউটপুট সংযোগ |
|
|
21:21 সার্কিট |
D5 |
|
10A :10 amp |
|
S: M4 স্ক্রু |
|
|
|
|
|
15A :15 amp |
|
টি: টার্মিনাল ব্লক |
|
|
|
|
20A : 20amp |
|
||
|
|
|
|
|
30A:30 amp |
|
|
ছাঁকনিসিলেকশন টেবিল:
|
অংশ নং |
মামলা |
রেট করা স্রোত (A) |
আউটপুট সংযোগ |
|
YB21D5-10A |
D5 |
10 |
ফাস্ট অন টার্মিনাল |
|
YB21D5-15A |
D5 |
15 |
তার |
|
YB21D5-20A |
D5 |
20 |
M4 স্ক্রু |
|
YB21D5-30A |
D5 |
30 |
টার্মিনাল ব্লক |
*প্রশ্ন: ফাস্ট-অন 6.35x0.8 মিমিS: স্ক্রু লাগাটি: টার্মিনাল ব্লক

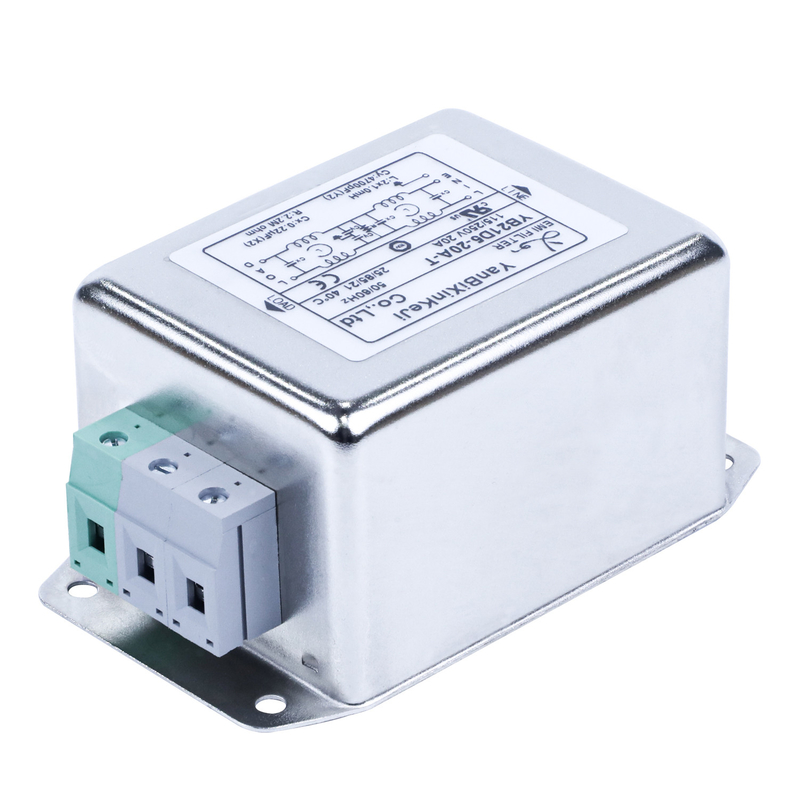

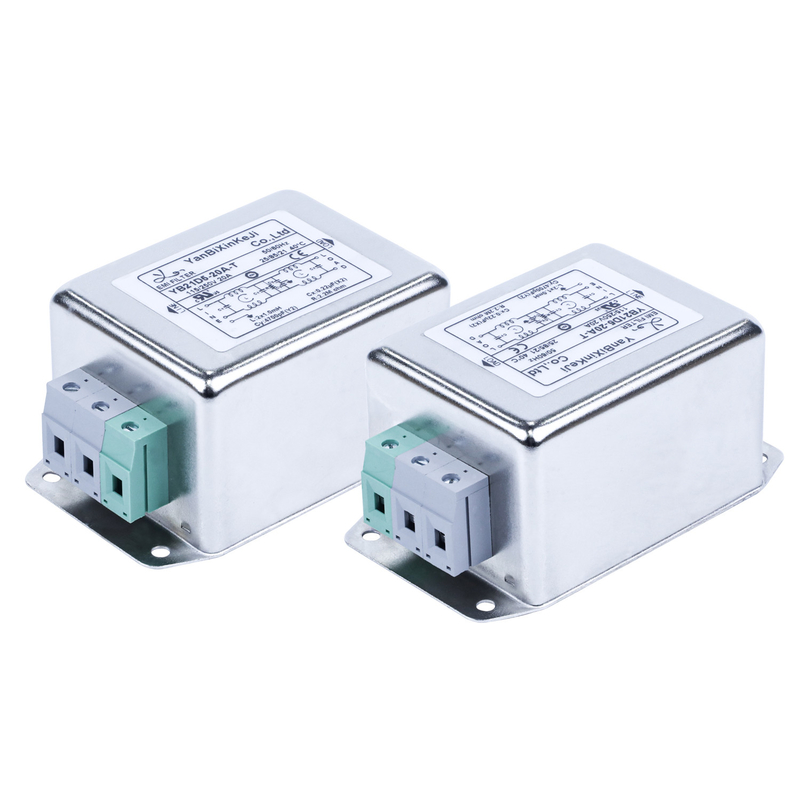

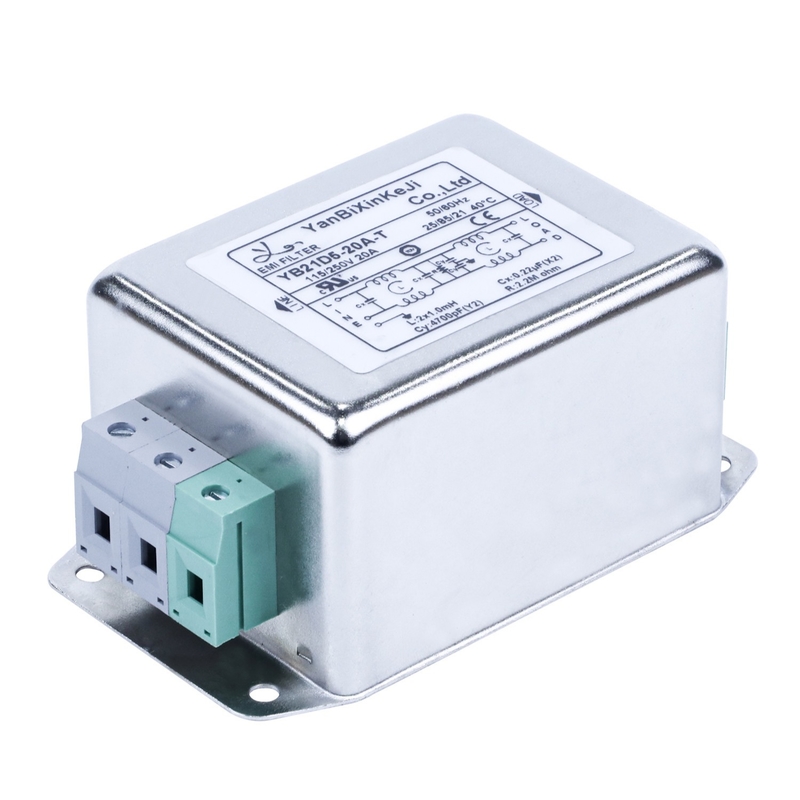

YB21D5-20A-T EMI ফিল্টার ছবি:
বৈদ্যুতিক পরিকল্পিত:
যান্ত্রিক মাত্রা (একক: মিমি)
আমাদের সার্টিফিকেট:
