Yanbixin উচ্চ মানের A13 IEC ইনলেট ফিল্টার 1A~20A সকেট EMI ফিল্টার ডেটা সরঞ্জামের জন্য
প্রযুক্তিগত বৈশিষ্ট্য:
| আইটেম | সকেট ইএমআই পাওয়ার ফিল্টার |
| মডেল | সকেট ইএমআই পাওয়ার ফিল্টার YB-A |
| ট্রান্সফার ফাংশন | নিম্ন পাস |
| প্যাকেজ প্রকার | সারফেস মাউন্ট |
| নমিনাল সেন্টার ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ ক্ষতি | 60~90dB |
| ইনপুট ইম্পিডেন্স | 50Ω |
| রেটেড ভোল্টেজ | 125VAC 250VAC |
| রেটেড কারেন্ট | 1A 3A 6A 10A |
| পরিবেশগত তাপমাত্রা | 40°C |
| তাপমাত্রা পরিসীমা | 25 / 085 / 21 |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন টু লাইন | 1450VDC |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বোচ্চ লিকজ কারেন্ট | 115VAC/50HZ 0.3uA সর্বোচ্চ |
| MOQ | 500pcs |
| মূল্য | USD1~2/মিটার |
| লিড টাইম | 5~15 কর্মদিবস |
বৈশিষ্ট্য:
-- চমৎকার কর্মক্ষমতা/কমপ্যাক্ট গঠন
-- সামনের পিছনের দিক থেকে স্ক্রু-অন সংস্করণ
-- ঐচ্ছিক চিকিৎসা সংস্করণ ((R5) প্রকার)
-- দ্রুত সংযোগ(6.35*0.8mm), সোল্ডার বা তার
-- IEC 320 সকেট সহ উচ্চ কার্যকারিতা এবং উচ্চ অ্যাটেনিউশন পাওয়ার ফিল্টার
-- (R5) প্রকারগুলি নিরাপত্তা ক্লিয়ারেন্স, লিকজ কারেন্ট এবং উচ্চ হিপট পরীক্ষার জন্য IEC/EN60601-1 এর প্রয়োজনীয়তা পূরণ করে।
-- বিভিন্ন গ্রাহকের EMC পরীক্ষার চাহিদা মেটাতে বিভিন্ন অংশ এবং সংমিশ্রণ রয়েছে।
-- গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য
সাধারণ অ্যাপ্লিকেশন:
-- LCD এবং PDP টিভি, চিকিৎসা অ্যাপ্লিকেশন, সাধারণ বৈদ্যুতিক যন্ত্রপাতির জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
-- চিকিৎসা সরঞ্জাম
-- পরীক্ষা এবং পরিমাপ সরঞ্জাম
-- ছোট এবং মাঝারি আকারের মেশিন এবং গৃহস্থালী সরঞ্জাম
-- একক-ফেজ পাওয়ার সাপ্লাই, সুইচ-মোড পাওয়ার সাপ্লাই
মনোনয়নের নিয়ম:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| একক ফেজ | সার্কিট | মাত্রা | কারেন্ট | আউটপুট সংযোগ | ||
| 11:11 সার্কিট | A10 | 10A : 10 amp | Q:ফাস্ট-অন ট্যাব 250 | |||
| 15A : 15 amp | W:তার | |||||
| 20A : 20 amp | S:সোল্ডার লাগ টার্মিনাল |
*Q: ফাস্ট-অন 6.35x0.8mm S: সোল্ডার 4.0x0.8mm W: UL1015 18awg
সারণী:
| মডেল নং. | রেটেড কারেন্ট @40°C |
টার্মিনাল বিকল্প* | ব্লিডার প্রতিরোধক (ঐচ্ছিক) | G (ঐচ্ছিক) | লিকজ কারেন্ট 250V/50Hz | বৈদ্যুতিক স্কিম্যাটিক | রেটেড ভোল্টেজ | অপারেটিং ফ্রিকোয়েন্সি (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
চিত্র.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | চিত্র.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | চিত্র.1 | |||

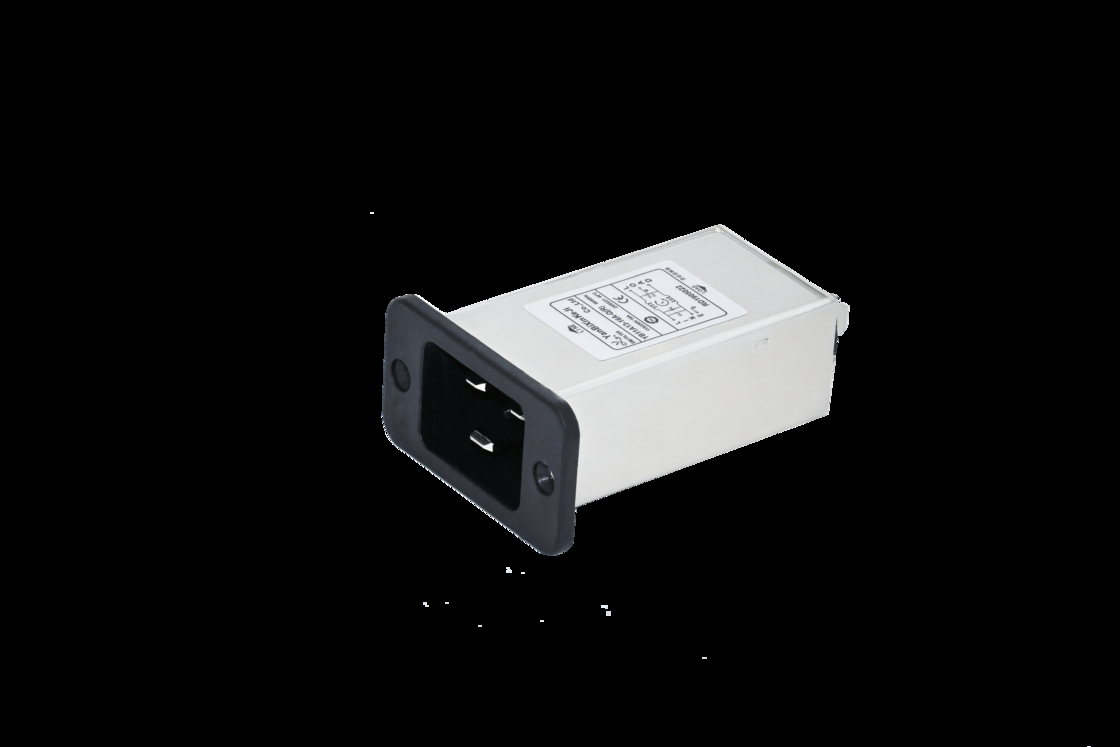

YB11A13-20A-Q IEC ইনলেট ফিল্টার ছবি:
সন্নিবেশ ক্ষতি টেবিল(IEC/CISPR No.17 অনুযায়ী 50ohm সিস্টেমে)
