উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
UL, TUV, CE, CQC, ROHS
মডেল নম্বার:
YB11C7-3A- কিউ
যোগাযোগ করুন
ভিডিও
ভিডিও
ভিডিও
ভিডিও

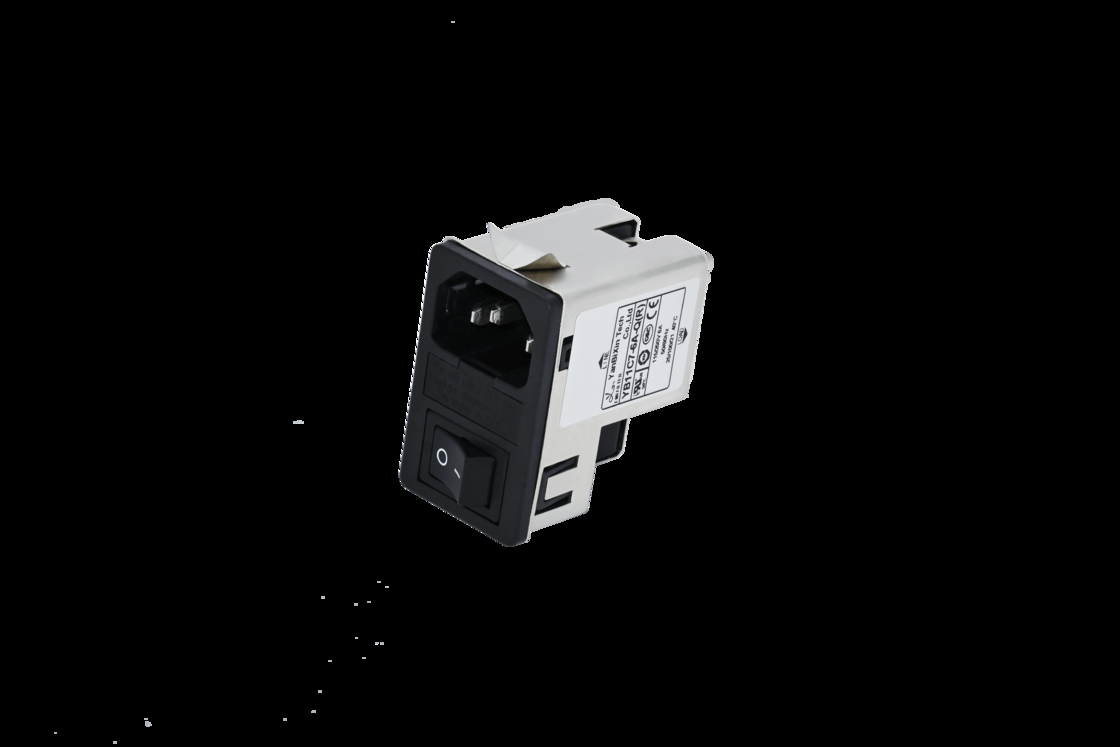

বিশেষ প্রকার সকেট ইএমআই ফিল্টার উইথ ফিউজ এবং সুইচ ১এ~১০এ পাওয়ার এন্ট্রি মডিউল ফিল্টার
IEC ইনলেট ফিল্টার YB-C সিরিজ
বৈশিষ্ট্য:
-- ১০এ পর্যন্ত রেট করা কারেন্ট
-- একক ফিউজ হোল্ডার
-- ২-মেরু রকার সুইচ
-- সাধারণ-উদ্দেশ্য অ্যাপ্লিকেশন
-- অনুমোদন:
নমিনেশন এর নিয়ম:
YB ১১ C৭ - ৩এ - Q ( R5 )
¦ ¦ ¦ ¦ ¦
সার্কিট কেস কারেন্ট সংযোগ ঐচ্ছিক
বৈদ্যুতিক স্কিম্যাটিক:
স্ট্যান্ডার্ড প্রকার
R5 প্রকার
সারণী:
| রেট করা কারেন্ট @40°C |
টার্মিনাল বিকল্প* |
ব্লিডার প্রতিরোধক (ঐচ্ছিক) |
গ্রাউন্ড (ঐচ্ছিক) |
লিকজ কারেন্ট ২৫০V/৫০Hz |
বৈদ্যুতিক স্কিম্যাটিক |
রেট করা ভোল্টেজ(V) | অপারেটিং ফ্রিকোয়েন্সি(Hz) | ||||||||||||||||||||||||||||||||||||||
| মডেল নং. | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | ১এ | Q | S | - | - | - | <০.৮mA | চিত্র ১ | ১১৫/২৫০V | ৫০/৬০Hz | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | ২এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | ৩এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | ৪এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | ৬এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | ৮এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | ১০এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | ১এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | ২এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | ৩এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | ৪এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | ৬এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | ৮এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | ১০এ | Q | S | - | - | - | চিত্র ১ | ||||||||||||||||||||||||||||||||||||||
মেডিকেল টাইপ সারণী:
| রেট করা কারেন্ট @40°C |
টার্মিনাল বিকল্প |
ব্লিডার প্রতিরোধক (ঐচ্ছিক)R(MΩ) |
মেডিকেল সরঞ্জাম (ঐচ্ছিক)৫ |
গ্রাউন্ড (ঐচ্ছিক) |
লিকজ কারেন্ট ২৫০V/৫০Hz | বৈদ্যুতিক স্কিম্যাটিক |
রেট করা ভোল্টেজ(V) | অপারেটিং ফ্রিকোয়েন্সি(Hz) |
||||||||||||||||||||||||||||||||||||||||
| মডেল নং. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x(R5) | ১এ | Q | S | - | ১ | ৫ | - | <৫μA | চিত্র ২ | ১১৫/২৫০V | ৫০/৬০Hz | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x(R5) | ২এ | Q | S | - | ১ | ৫ | - | চিত্র ২ | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x(R5) | ৩এ | Q | S | - | ১ | ৫ | - | চিত্র ২ | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x(R5) | ৪এ | Q | S | - | ১ | ৫ | - | চিত্র ২ | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x(R5) | ৬এ | Q | S | - | ১ | ৫ | - | চিত্র ২ | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x(R5) | ৮এ | Q | S | - | ১ | ৫ | - | চিত্র ২ | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x(R5) | ১০এ | Q | S | - | ১ | ৫ | - | চিত্র ২ | ||||||||||||||||||||||||||||||||||||||||
*Q: ফাস্ট-অন ৬.৩৫x০.৮মিমি S: সোল্ডার ৪.০x০.৮মিমি W: UL1015 18awg
যান্ত্রিক মাত্রা(ইউনিট: মিমি)
C কেস
YB11C7-10A-Q পণ্যের ছবি:
সন্নিবেশ ক্ষতি টেবিল(IEC/CISPR No.17 অনুযায়ী ৫০ohm সিস্টেমে):
ডিফারেন্সিয়াল মোড
১এ ৩এ ৬এ
৮এ ১০এ
শিপমেন্ট:
---শিপিং শর্তাবলী: DHL, UPS, FedEx, TNT, EMS
---বন্দর হল শেনজেন অথবা অনুরোধ অনুযায়ী।
