উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB11A13-20A-Q
যোগাযোগ করুন
ভিডিও
ভিডিও
ভিডিও
ভিডিও
Yanbixin উচ্চ মানের A13 আইইসি ইনলেট ফিল্টার 1A ~ 20A সকেট ইএমআই ফিল্টার ডেটা সরঞ্জামের জন্য
টেকনিক্যাল স্পেসিফিকেশনঃ
| পয়েন্ট | সকেট ইমি পাওয়ার ফিল্টার |
| মডেল | সকেট ইমি পাওয়ার ফিল্টার YB-A |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
| নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
| ইনপুট প্রতিরোধের | 50Ω |
| নামমাত্র ভোল্টেজ | 125VAC 250VAC |
| নামমাত্র বর্তমান | 1A 3A 6A 10A |
| পরিবেশের তাপমাত্রা | ৪০°সি |
| তাপমাত্রা পরিসীমা | ২৫/০৮৫/২১ |
| অপারেটিং ফ্রিকোয়েন্সি | ৫০/৬০ এইচজেড |
| লাইন থেকে লাইন | ১৪৫০ ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বাধিক ফুটো প্রবাহ | 115VAC/50HZ 0.3uA সর্বোচ্চ |
| MOQ | ৫০০ পিসি |
| দাম | USD1~2/মিটার |
| লিড টাইম | ৫-১৫ সপ্তাহের দিন |
বৈশিষ্ট্যঃ
-- চমৎকার পারফরম্যান্স/কম্প্যাক্ট কাঠামো
-- সামনের পিছনের দিক থেকে স্ক্রু-অন সংস্করণ
-- মেডিকেল ভার্সন (((R5) টাইপ)
-- দ্রুত সংযোগ ((৬.৩৫*০.৮ মিমি), সোল্ডার বা তারের
-- আইইসি ৩২০ সকেট সহ উচ্চ পারফরম্যান্স এবং উচ্চ ক্ষয় ক্ষমতা ফিল্টার
-- (আর৫) প্রকারগুলি IEC/EN60601-1 এর প্রয়োজনীয়তা পূরণ করে যা নিরাপত্তা ক্লিয়ারিং, ফুটো প্রবাহ এবং উচ্চ হাইপোট পরীক্ষার জন্য।
-- বিভিন্ন গ্রাহকের EMC পরীক্ষার জন্য বিভিন্ন অংশ এবং সমন্বয় আছে।
-- গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য
সাধারণ অ্যাপ্লিকেশনঃ
-- বিশেষভাবে এলসিডি এবং পিডিপি টিভি, মেডিকেল অ্যাপ্লিকেশন, সাধারণ বৈদ্যুতিক যন্ত্রপাতি জন্য ডিজাইন করা হয়েছে।
-- চিকিৎসা সরঞ্জাম
-- পরীক্ষার এবং পরিমাপের সরঞ্জাম
-- ছোট ও মাঝারি আকারের যন্ত্রপাতি এবং গৃহস্থালি যন্ত্রপাতি
-- এক-ফেজ পাওয়ার সাপ্লাই, সুইচ-মোড পাওয়ার সাপ্লাই
মনোনয়নের নিয়ম:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| একক পর্যায় | সার্কিট | মাত্রা | বর্তমান | আউটপুট সংযোগ | ||
| 11১১ নম্বর সার্কিট | A10 | 10A: 10 এম্প | Q: ফাস্ট-অন ট্যাব 250 | |||
| 15A: 15 এম্প | W: ওয়্যার | |||||
| 20A: 20 এম্পার | S:সোল্ডার ল্যাগ টার্মিনাল |
* প্রশ্নঃ দ্রুত 6.35x0.8mmS: সোল্ডার 4.0x0.8mmW: UL1015 18awg
ট্যাবলেটঃ
| মডেল নং। | নামমাত্র বর্তমান @40°C |
টার্মিনাল অপশন* | ব্লাডার রেজিস্টার (ঐচ্ছিক) | G (বিকল্প) | ফুটো প্রবাহ 250V/50Hz | বৈদ্যুতিক স্কিম্যাটিক | নামমাত্র ভোল্টেজ | অপারেটিং ফ্রিকোয়েন্সি (হার্জ) | ||
|
|
||||||||||
| YB11A1-1A | ১ এ | Q | এস | ডব্লিউ | - | - |
<0.8mA |
Fig.1 |
১১৫/২৫০ ভোল্ট |
50/60Hz |
| YB11A1-2A | ২ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A1-3A | ৩ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A1-4A | ৪ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A1-6A | ৬এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A1-8A | ৮ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A1-10A | ১০ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A1-15A | ১৫এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-1A | ১ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-2A | ২ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-3A | ৩ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-4A | ৪ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-6A | ৬এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-8A | ৮ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-10A | ১০ এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||
| YB11A2-15A | ১৫এ | Q | এস | ডব্লিউ | - | - | Fig.1 | |||

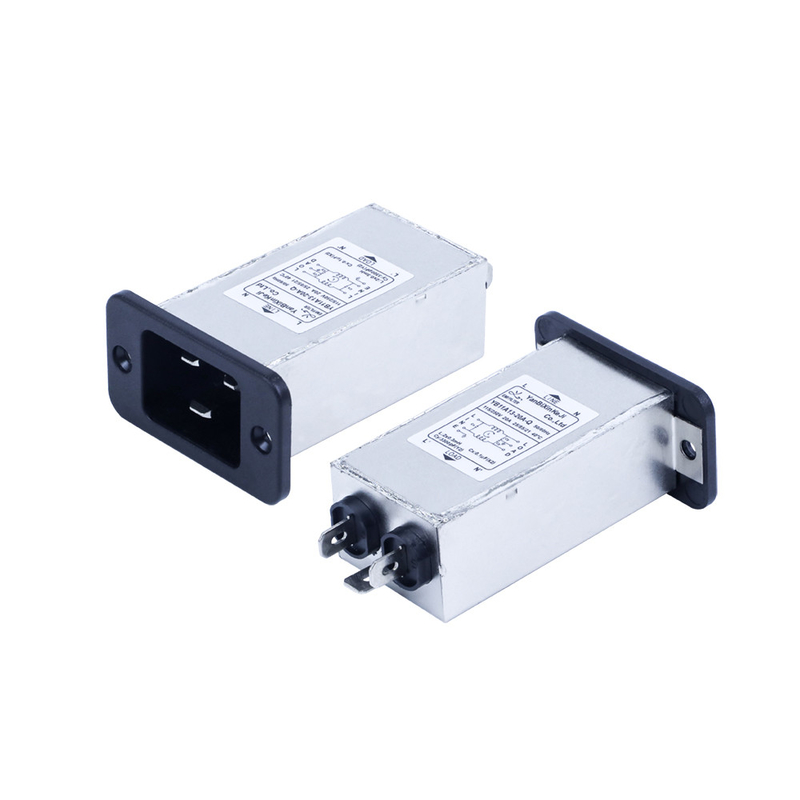

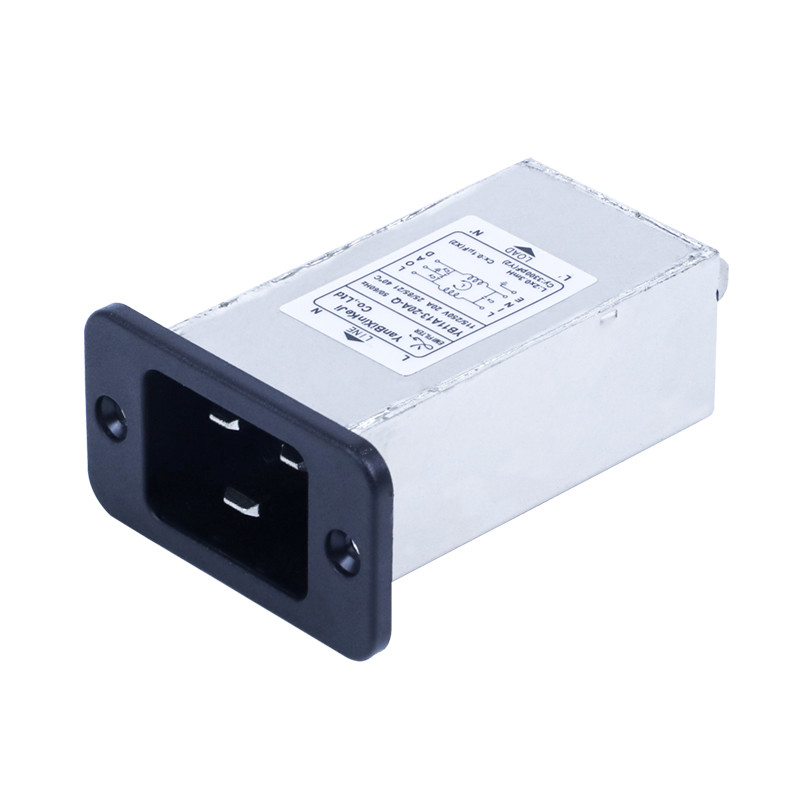

YB11A13-20A-Q আইইসি ইনলেট ফিল্টার ছবিঃ
আইইসি/সিআইএসপিআর নং ১৭ অনুসারে ৫০ ওহ্ম সিস্টেমে সন্নিবেশের ক্ষতির টেবিল
