উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
YBX
সাক্ষ্যদান:
cUL, TUV, CQC, CE, ROHS
মডেল নম্বার:
YB11C4-10A-Q
যোগাযোগ করুন
ভিডিও
ভিডিও
ভিডিও
ভিডিও

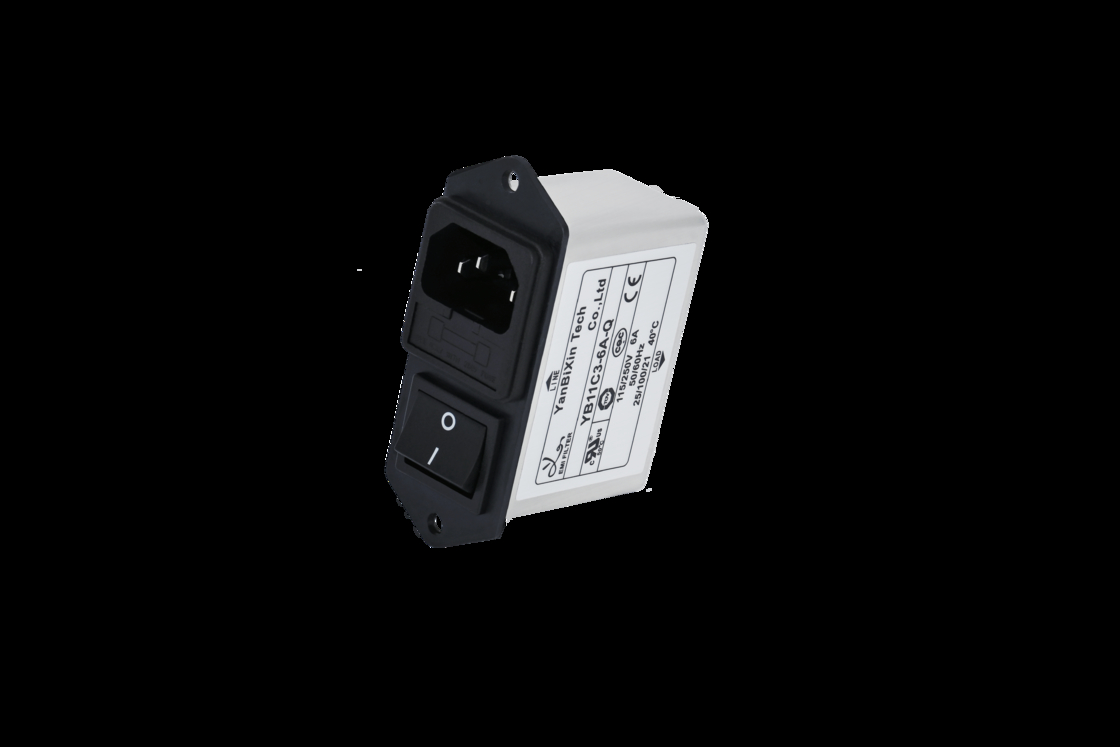

110V/250V এসি ইএমআই ফিল্টার 10A পাওয়ার ইনপুট মডিউল ফিল্টার সবুজ সুইচ সহ
টেকনিক্যাল স্পেসিফিকেশনঃ
| পয়েন্ট | ইমি পাওয়ার ফিল্টার |
| মডেল | ইমি পাওয়ার ফিল্টার YB-C3 |
| স্থানান্তর ফাংশন | নিম্ন পাস |
| প্যাকেজের ধরন | পৃষ্ঠের মাউন্ট |
| নামমাত্র কেন্দ্রীয় ফ্রিকোয়েন্সি | 10K-30MHZ |
| সন্নিবেশ হ্রাস | ৬০-৯০ ডিবি |
| ইনপুট প্রতিরোধের | 50Ω |
| নামমাত্র ভোল্টেজ | 125VAC 250VAC |
| নামমাত্র বর্তমান | 1A 3A 6A 8A 10A |
| পরিবেশের তাপমাত্রা | ৪০°সি |
| তাপমাত্রা পরিসীমা | ২৫/০৮৫/২১ |
| অপারেটিং ফ্রিকোয়েন্সি | 50/60HZ |
| লাইন থেকে লাইন | ১৪৫০ ভিডিসি |
| লাইন টু গ্রাউন্ড | 2250VDC |
| সর্বাধিক ফুটো প্রবাহ | 115VAC/50HZ 0.3uA সর্বোচ্চ |
| MOQ | ১০০ পিসি |
| দাম | USD2~7/মিটার |
| লিড টাইম | ৫-১৫ সপ্তাহের দিন |
বৈশিষ্ট্যঃ
-- পণ্য উচ্চ ক্ষয়শীলতা আছে, উচ্চ স্যাচুরেশন প্রতিরোধের এবং চমৎকার তাপ আচরণ সঙ্গে choke উপর ভিত্তি করে
-- (আর৫) প্রকারগুলি IEC/EN60601-1 এর প্রয়োজনীয়তা পূরণ করে যা নিরাপত্তা ক্লিয়ারেন্স, ফুটো প্রবাহ এবং হাইপো পরীক্ষার জন্য।
-- বিভিন্ন গ্রাহকের EMC পরীক্ষা পূরণ করার জন্য বিভিন্ন অংশ এবং সমন্বয় আছে
-- গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য
সাধারণ অ্যাপ্লিকেশনঃ
1পোর্টেবল বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জাম;
2চিকিৎসা সরঞ্জাম;
3. টেস্ট এবং পরিমাপ সরঞ্জাম;
4. ক্ষুদ্র ও মাঝারি আকারের যন্ত্রপাতি এবং গৃহস্থালি যন্ত্রপাতি
5. এক-ফেজ পাওয়ার সাপ্লাই, সুইচ-মোড পাওয়ার সাপ্লাই
মনোনয়নের নিয়মআইইসি ইনলেট ফিটার
| YB | 11 | সি৪ | - | ১০ এ | - | Q |
| | | | | | | | | | | ||
| একক পর্যায় | সার্কিট | মাত্রা | বর্তমান | আউটপুট সংযোগ | ||
| 11১১ নম্বর সার্কিট | সি৪ | 6A: 6 এম্প | Q: ফাস্ট-অন ট্যাব 250 | |||
| 8A: 8 এমপি | W: ওয়্যার | |||||
| 10A :10 amp | S:সোল্ডার ল্যাগ টার্মিনাল |
* প্রশ্নঃ দ্রুত 6.35x0.8mmS: সোল্ডার 4.0x0.8mmW: UL1015 18awg
ফিল্টার নির্বাচন টেবিলঃ
| পার্ট নং. | মামলা | নামমাত্র স্রোত (A) | আউটপুট সংযোগ |
| YB11C4 | সি৪ | 1 | ফাস্ট-অন টার্মিনাল |
| YB11C4 | সি৪ | 3 | |
| YB11C4 | সি৪ | 6 | তারের |
| YB11C4 | সি৪ | 8 | |
| YB11C4 | সি৪ | 10 |
সোল্ডার লগ টার্মিনাল |
বৈদ্যুতিক স্কিমঃ
যান্ত্রিক মাত্রা ((ইউনিটঃ মিমি)
| মামলা | এ | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | J | কে | এল | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.৩৫*০8 | 46 | |||||||||||||||||
| সহনশীলতা | ± 1 | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.5 | ± 1 | ±0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q ইএমআই ফিল্টারঃ
আইইসি/সিআইএসপিআর নং ১৭ অনুসারে ৫০ ওহ্ম সিস্টেমে সন্নিবেশের ক্ষতির টেবিল
